为了便于业余电子爱好者装配液晶电视机或显示器，下面提供一些液晶屏的接口引脚功能资料。进口彩色液晶屏一般带有驱动电路板，板的接口多为红、绿、蓝三基色输入，只要加接一块解码板，就可以制作液晶显示器，再加接调谐器和中放板，就可以制作彩色液晶电视机。
彩色液晶显示屏的供电电压一般为+12V，下述的亮度控制引脚一般用电位器调节电压的高低。N/P（制式转换）、U/P（图像上下转换）和R/L（图像左右转换）的引脚可用高、低电平来控制其转换。
(1)4英寸夏普LQ4NC01
4英寸夏普LQ4NC01型液晶屏，带有一块驱动板，接口为20脚，分两排排列，引脚功能是：(2)脚为地，(4)脚为-8V，(9)脚为视频输入，(12)脚为亮度调节，(14)脚为+5V。该驱动板已有解码电路，因此很容易改为显示器。
(2)5英寸夏普LQ050A3AD01
5英寸夏普LQ050A3AD01型液晶屏，图像鲜艳、厚度薄、重量轻。该屏的驱动板接口为24脚，分两排排列。引脚功能是：(11)脚为S，(12)脚为亮度调节，(13)脚为B，(14)脚为G，(16)脚为R，(22)脚和(10)脚接+12V，(23)脚和(24)脚接地。将该显示屏作显示器时，只要将上述引脚分别与解码板的S、B、G、R、+12V和地相接即可。
(3)6英寸夏普LQ6AN101
6英寸夏普LQ6AN101型彩色液晶屏的结构和5英寸LC)050A3AD01的相似，虽然驱动板使用的集成电路不同，但驱动板的接口相同，可按LQ050A3AD01的方法装接。
(4)6英寸夏普LQ6RB37
6英寸夏普LQ6RB37彩色液晶屏，其驱动板和屏连成一体，接口为16脚。接口引脚功能是：④脚和⑤脚为地，⑥脚为B，⑦脚为G，⑧脚为R，⑨脚为地，⑩脚为+6V，(13)脚为N/P，⑥脚为L/R、(16)脚为U/P。
(5)7英寸夏普LCl7BW516
7英寸夏普LQ7BW516型彩色液晶屏的画面为16:9。驱动板型号为ELNA05820076D1，接口为6脚。①脚为B，②脚为G，③脚为R，④脚为+12V，⑤脚为地，⑥脚为S。用该屏作显示器时，可将这6个引脚分别与解码板的B、G、R、+12V、地和S点相连接即可。
(6)3英寸西铁城UC-294-1NA
3英寸西铁城UC-294-1NA为伪彩( STN)液晶屏，该屏带有驱动板( A52-256U)，用红、白、黑三根引出线。红线为视频信号输入线，白线为电源线(+12V)，黑线为地线。
(7)5英寸西铁城USC-504-1NA
5英寸西铁城USC-504-1NA为伪彩( STN)液晶屏，整体用铁皮封装，屏蔽性能好，背光源厚度薄，图像清晰、细腻、无拖尾现象。其驱动板型号为A52-3350，驱动板接口K801有10个引脚，④脚为电源(+12V)，②脚为复合同步信号(S)，(3)脚为场同步信号(V)，⑤脚和⑥脚为地( GND)，⑦脚为红(R)，⑧脚为绿(G)，⑨脚为蓝(B)。
(8)6.1英寸西铁城usc-610-INA
6.1英寸西铁城USC-610-1NA的接口为10个引脚，其引脚排列顺序和功能与5英寸西铁城USC- 504-1NA的完全相同，可参考应用。
(9)3英寸爱普生
3英寸爱普生驱动板的接口为10个引脚，①脚为亮度控制，(2;脚为地，③脚为色同步，④脚为行同步，⑤脚为+5V，⑥脚为-18V，⑦脚和⑧脚及⑨脚为三基色输入，⑩脚为+5V。
(10 )4英寸爱普生THD-4M1A
4英寸爱普生THD-4MIA型液晶屏，驱动板的型号为L-SN95A14H。驱动板上C51的负极为绿(G)，C46的负极为红(R)，C60的负极为蓝(B)，R18的一端为复合同步信号(S)，C100的正极为+12V，负极为地，C95的负极接-40V，C96的正极接+5V。
(11)3英寸卡西欧（之一）
3英寸卡西欧（之一）的液晶屏和驱动板连成一体，其接口有12个引脚，①脚为+12V．②脚为视频输入，③脚和④脚为地，⑥脚为+5V，⑧脚为上下转换，⑩脚为左右转换。
(12)3英寸卡西欧（之二）
3英寸卡西欧（之二）的液晶屏和驱动板也连在一起，接口CN101有7个引脚，①脚为接地脚，②脚为同步复合信号（用一般解码电路的同步信号还要倒相）．③、④和⑤脚为红绿蓝三基色信号输入脚，⑥脚接地，⑦脚接+12V。
(13 )4英寸卡西欧
4英寸卡西欧液晶屏，带有驱动板，型号为PCB-D4103-M，用铁皮封盖，防干扰性能好，图像色彩特别艳丽，是一款理想液晶屏，用它作显示器和电视机，效果都十分令人满意。该驱动板的接口有10个引脚，分两排斜排列。①脚和②脚为电源+12V，③脚和④脚为地( GND)，⑤脚为复合同步信号(S)，⑥脚为红输入信号(R)．⑦脚为绿输入信号(G)，(④脚为蓝输入信号(B)。应用时，可将上述引脚分别与解码板的+12V、GND、S、R、G、B对应接上即可。
(14) 5.6英寸卡西欧
5.6英寸卡西欧为真彩(TFT)液晶屏，该屏不但可作显示器和电视机，也可作投影机。它的结构和驱动板与其它刊物介绍的5.6英寸卡西欧不相同，它是一个超薄结构，背光源的灯管安置在边缘，驱动板型号为PCB-D5101-M，主芯片IC-7016L3的⑩脚为N、P制转换脚。插口CN1有26个引脚，①～⑤脚为+12V，(11)脚为R，(12)脚为G，(13)脚为R，(14)脚为GND，(17)脚为S。R544接地，图像可由4:3变成16:9。
(15 )5.4英寸卡西欧CMV54N54BP
5.4英寸卡西欧CMV54NS4BP为最新生产的伪彩( STN)液晶屏，它和常见的5.4英寸卡西欧CMV54NT04P基本相似，但厚度较厚，里面驱动也不相同。该屏不象CMV54NT04P那样很易出现横直线故障。该驱动板主芯片是MB87A917，接口也是10个脚，分两排排列，上排从左至右为①~⑤脚，下排从左至右为⑥~⑩脚。接口的引脚功能是：
(2)脚为蓝信号输入脚(B)，③脚为红信号输入脚(R)，⑦脚为复合同步信号输入脚(S)，⑧脚为绿信号输入脚(G)．⑨脚为电源(+12V)输入脚，⑩脚为地( GND)，①脚为图像左／右翻转控制脚，(6)脚为图像上／下翻转控制脚。目前，不少厂家都利用水银开关来控制⑥脚电平的高低，从而控制图像上下翻转。
(16)4英寸东芝TFD40W24
4英寸东芝TFD40W24型彩色液晶屏与平常介绍的TFD40W11-B型不相同，它带有驱动板，为超薄结构。驱动板型号为NMP70-8322-111，驱动芯片不是常见的TA8696F而是TA1204F。驱动板接口为10个脚。⑤脚为R，⑥脚为G，⑦脚为B，⑧脚为S，⑨脚和②脚为GND，①脚为电源+12V。
(17) 5.8英寸东芝TFD58W40-F
5.8英寸东芝TFD58W40-F型液晶屏为长方形16:9外形，液晶屏驱动集成电路为1611F-1146，共有30个引脚，①脚为-15V，②脚为+18V，③脚为+5V，④脚为GND，⑤脚为H（行同步），⑥脚为V（场同步），⑦脚为P/N（制式转换），⑧脚、⑨脚、(17)脚~(26)脚接GND，(27)脚接R，(28)脚接G，(29)脚接GND，其它引脚空着不用。
(18 )7英寸联友CLM701W
7英寸联友CLM701W型彩色液晶屏，图像为16:9，也可转为4:3。该屏及驱动板密封在铁壳里，结构严谨。驱动板的接口为24个引脚。(11)脚为R，(11)脚为G，(12)脚为B，(14)脚为S，(20)脚和(24)脚为+12V，(17)脚、(19)脚、(23)脚和(23)脚为GND。

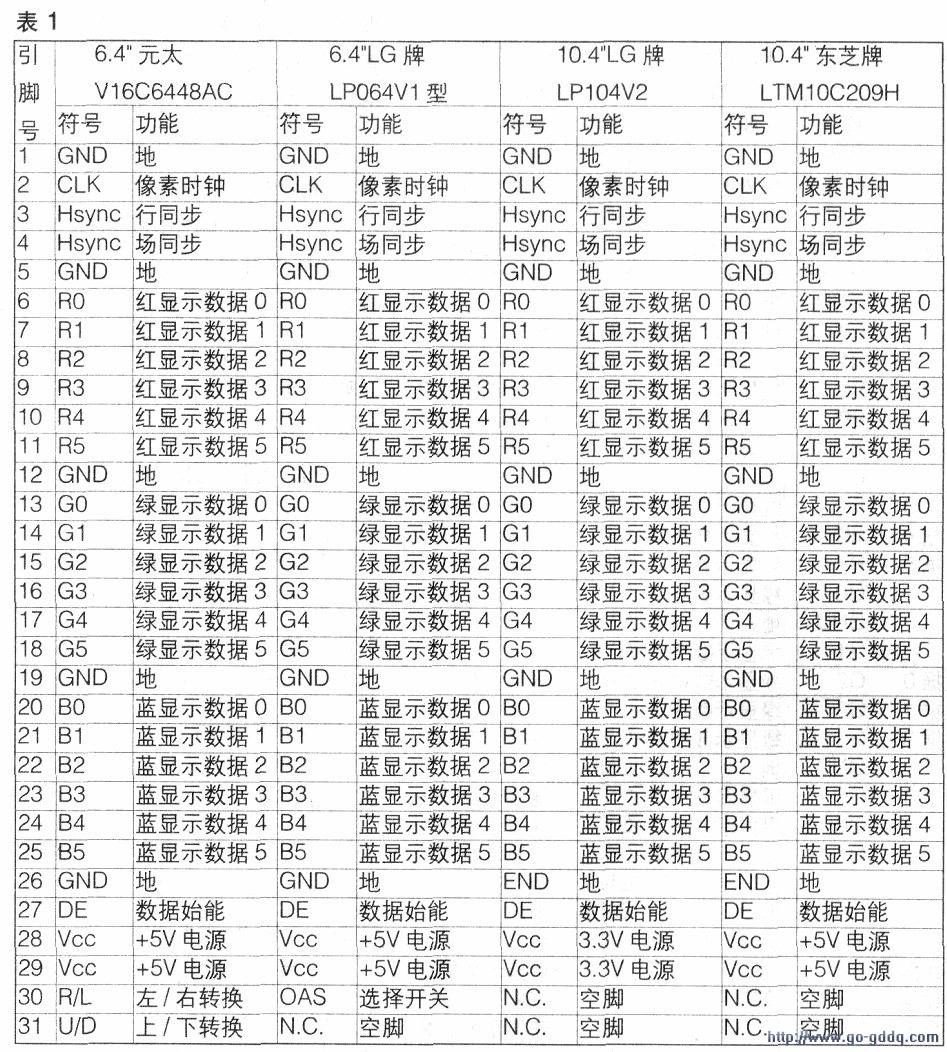

(19) 6.4英寸元太V16C6448AC6
4英寸元太V16C6448AC型液晶屏的像素为640x480，它为数字接口，引脚为31个，各引脚功能如下表，
( 20) 6.4英寸LG牌LP064V1
6.4英寸LG牌LP064V1型液晶屏的像素为640x480，其接口是数字接口，接口各引脚功能如下表。
( 21)10.4英寸LG牌LP104V2
10,4英寸LG牌LP104V2型彩色液晶屏像素为640x480，其数字插口引脚功能如下表所示。
(22)12.1英寸LG牌LB121S02
12.1英寸LG牌LB121S02型彩色液晶屏像素为800x600，其数字接口引脚功能如下表所示。
(23)20.1英寸LG牌LC201V02
20.1英寸LG牌LC201V02型彩色液晶屏像素为640x480，其数字接口引脚功能如下表所示。
(24)10.4英寸东芝LTM10C209H
10.4英寸东芝LTM10C209H型彩色液晶屏的像素为640x480，其数字接口引脚功能如下表所示。

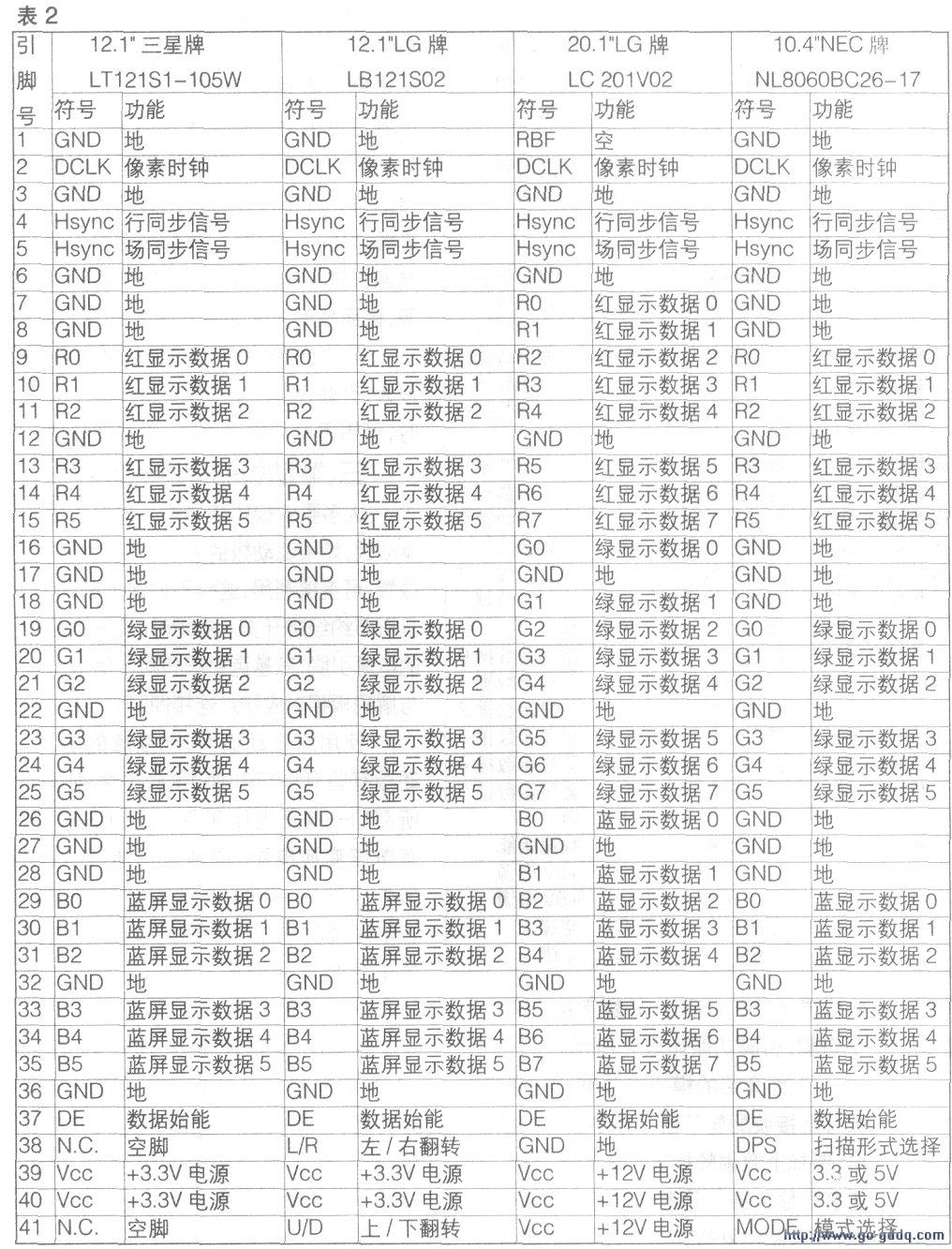

(25)12.1英寸三星LT121S1-105W
12.1英寸三星LT121S1-105W彩色液晶屏像素为800x600，其数字接口有41个引脚，引脚功能如下表所示。
(26)10.4英寸NK牌NL8060BC26-17
10.4英寸NEC牌NL8060BC26-17的像素为800x600，其数字接口有41个引脚，引脚功能如下表所示。
上面介绍的模拟接口屏，加上解码板可直接装配显示器；数字接口的液晶屏，要加上数模转换等功能的电路板，才能装配显示器。前者价格低，后者价格高，并且制作复杂，电路板的某些集成块要配屏编写程序。有些数字接口引脚功能完全相同的液晶屏，因程序有差异，也不能直接代换，或代换后效果不佳。
