六、中放电路的选用
　　
　　普通液晶电视机的中放电路，最好选用进口的中放盒。这些中放盒体积小、接线易，很适宜制作电视机。当然，也可将中放电路和解码电路同时制成电路板，或选用带中放的一体化调谐器。

　　七、制作中的其它问题
　　

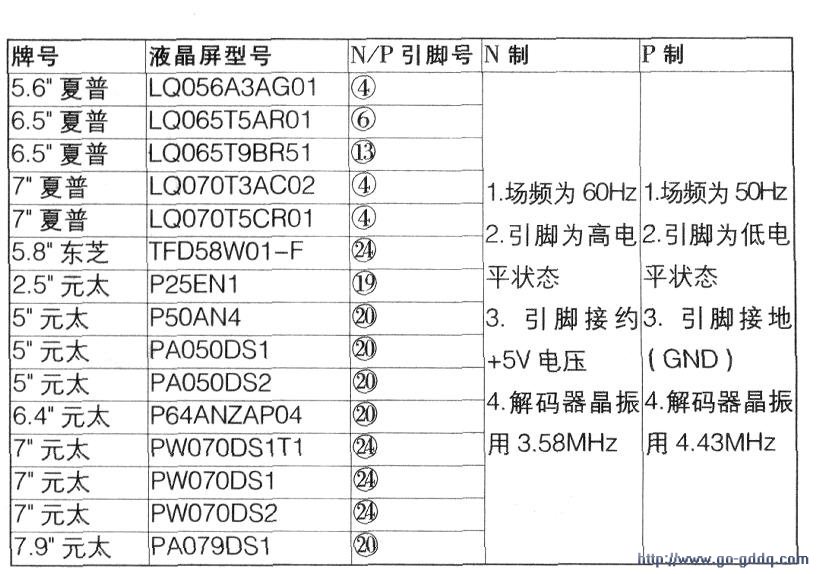

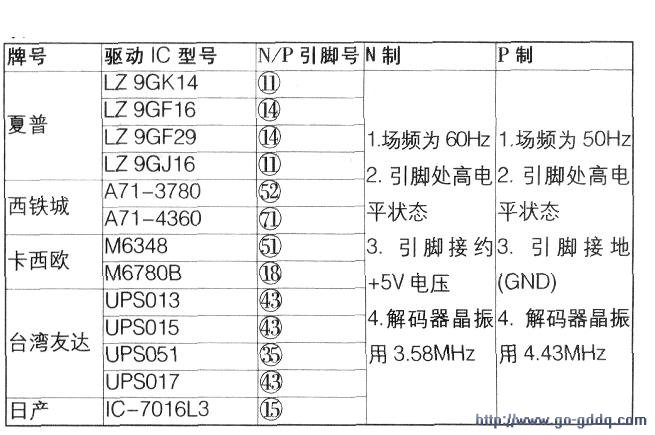

　　国内的电视机采用PAL制式，而二手液晶屏的驱动板多数为NTSC制，场频为60Hz。为了用这些液晶屏制作电视机，必须将NTSC制改为PAL制（场频为50Hz）。改制的方法是：找出驱动集成电路或液晶屏的NTSC/PAL制式转换脚，将其与电路板焊开撬起再接地。这样，该脚由高电平转为低电平。制作中，是改驱动集成电路的制式转换引脚还是改液晶屏的制式转换引脚，要根据具体情况决定。部分驱动集成电路的制式转换方法如上表所示，部分液晶屏的制式转换方法如下表所示。NTSC和PAL制式转换，可用手动开关进行控制，也可用专用集成电路进行自动控制。这里要说明的是：视频信号（如VCD机）、解码电路、驱动电路或液晶屏三者的制式必须一致，才能获得正常的彩色图像。

　　在制作过程中，最麻烦的是图像有干扰的故障。产生干扰的原因是场干扰（电场干扰、磁场干扰和电磁场干扰）、电路干扰（电源电路干扰、地电流干扰和导线传输干扰等）。抵制干扰的方法是：①电路板合理布线，妥善接地；②增大有关导线的横截面积，减小其长度；③某些信号线改用屏蔽线；④对某些元器件加接屏蔽罩；⑤各部分电路的电源串接电感线圈，再加高频电容（如瓷片电容）和低频电容（如电解电容）接地。液晶屏与灯管间可加接透明导电薄膜，背光源与电路板间可加接金属屏蔽片。
