四、解码电路的选用
液晶电视机的解码电路很多，常见的有CXA1621S（N、P制）、CXA1385Q(N制)、CXA1950(N、P制)、V7021（N、P制）、TDA8361、OM8361(N、P制)、TDA8362、OM8362(N、P、S制)、IR3Y21（N、P制）、IR3Y31（N、P制）、M52045FP（N、P制）等。选用的解码集成电路，要根据自己的需要，考虑用贴片的还是直插的，是单制式还是多制式。另一方面，解码器输出的复合同步信号极性是否合适，如果不合适，要用倒相电路将信号倒相。如果需要场同步信号，还要将复合同步信号分离出场同步信号。如果没有复合同步信号输出，还要另外设置有复合同步信号输出的电路。
五、调谐器的选用和使用
液晶电视机所用的调谐器，要求体积小、厚度薄、最好选用带中放的超小型一体化调谐器。下面介绍一些小型调谐器的引脚功能，供使用时参考。

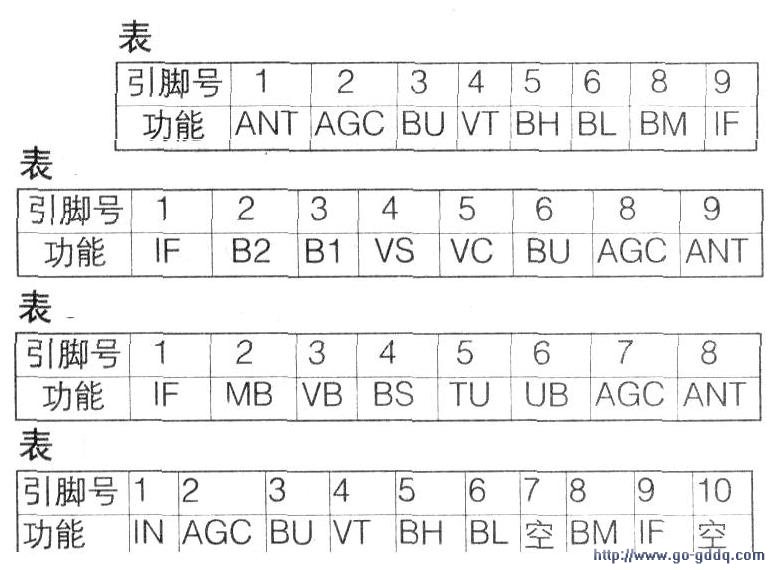

国产小型调谐器TDQ-4E和TDQ-5E的引脚功能如上表和中表所示。进口小型调谐器TEP25-064A和WT61-02的引脚功能如中下表、下表所示。
液晶电视机的工作电压一般为12V或5V，调谐电压为30V。
为了使调谐器工作，用12V电压作调压电压，电视机也能工作，但有一部分节目没法收看，为了解决问题，下面介绍几种获取调谐电压的方法。(1)利用电压变换器输出的电压。液晶显示器驱动板一般都有电压变换电路，输出几种电压。例如4英寸东芝NEC-14T型驱动板的电压变换电路，有+5V、+13V和+24.6V三种电压输出，就可利用24.6V的电压作调谐电压。这种方法简单方便，但电压往往达不到+30V，同时电流也不一定能达到要求。
(2)利用高压脉冲进行半波整流获得调谐电压。背光源高压脉冲变压器的初级经一个整流管整流，可获得22—32V左右的直流电压，如图所示。这种方法实用可行，但电压可能达不到30V，同时对图像会产生轻微的干扰。
(3)利用高压脉冲进行全波整流，获取调谐电压。具体电路如图所示。这种方法效果比较好。
(4)利用集成电路升压。如下图所示的电路，是用LM34063APM将+12V升至+30V的电压变换电路。这种方法干扰小，效果甚佳。在制作液晶电视机时，可根据具体实际情况，选取合适的解决调谐电压方法。
