二、背光源组件的选用和代用
液晶显示器是被动显示，为了显示图像，需安装背光源。液晶电视机使用的背光源，绝大部分是冷阴极荧光灯。冷阴极荧光灯亮度高，白色光，三基色特性好，其安装方式有背射式和侧面散射式两种。背射式亮度高，但体积大，厚度厚；侧面散射式亮度稍低，但体积小，厚度薄。装配电视机时，可根据机壳和液晶屏所需亮度合理选用。亮度高，显示的图像效果就好。亮度的高低与供电的电压、逆变器的匝数、高压电容容量有关。亮度不足，如果是高压偏低造成，可以增加逆变器高压线圈的匝数，也可以增加高压输出电容的容量解决，例如原高压输出的电容容量为22p的可改为33p。
装修液晶电视机时，如果没有原型号的背光源组件，可选用其它合适的背光源代用。一般来说，薄背光源可代厚背光源，较大面积背光源可代小面积背光源，侧面散射背光源可代背射式背光源。
背光源的亮度对图像的质量影响很大，有些还会干扰图像，遇到这个故障时，可用透明导电膜屏蔽，并妥善接地。
三、驱动板的应用和制作
大多数的模拟液晶屏，本身都带有驱动板，如果驱动板的大小不影响机壳的放置，可直接利用，这样不但便于制作，而且可节约经济开支。应用时，找出驱动板的电源引脚，三基色引脚和同步信号引脚与解码板相对应接点连接即可。
使用原驱动板时，要注意的是，驱动板有些有电压变换电路，产生液晶屏所需的一些正电压和负电压，有些则没有电压变换电路，遇到这种情况，就要另外设法将+12V电压变换成所需的正电压或负电压。不同的液晶屏，所需的电压是不相同的，除了+12V电压外，一般还有+5V～+9V．+13V～+26V，-5V～-46V等。如果欠缺一组低于+12V的电压，用三端稳压器降压解决较方便；如果欠缺一组高于+12V的电压，用一片芯片升压解决较合适；如果欠缺一组负电压，用负电压输出芯片解决较简单；如果欠缺几种正、负电压，用振荡电路加高频变压器解决较理想。下面介绍一些实用电路，供应用时参考。
这里要说明的是，选用下面的方法时，不但要考虑电路输出电压的高低，还要考虑电路输出电流的大小，是否符合液晶屏的要求。

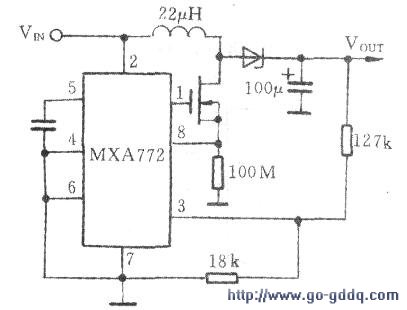

下图所示的电路是用MAX772的升压电路、输入电压2～16.5V，输出电压为15V或可调。
上图所示的电路是用ICL7660的负电压输出电路。ICL7660的工作电压为1.5~10V。当电源电压在6.5V以上时，要在输出端⑤脚接入二极管VD；当电压在6.5V以下时，将VD短接；当电压在3.5V以下时，将⑥脚接地；当电压在3.5V以上时，将⑥脚开路。下图所示的电路，是用FA7610的电压变换电路，输出电压的组数、高低和极性，可由变压器绕组、匝数和二极管的接法决定。
