无图像、无伴音、无光栅的“三无”故障是各类彩电较为常见的故障现象。这种故障部位多在开关电源和行扫描电路。对彩电遥控电源(+5v)和主电源+B共用一个开关变压器而言，只要电源指示灯亮，就说明开关电源已工作。当电源指示灯亮时出现三无故障，通常是行扫描电路故障。行输出级不工作，则无法提供通道电路的低压电源，如+12V、+8v等，中放、解码、扫描小信号处理电路不工作，另外，如果+5v遥控电源供电电路有故障．将使宽度、对比度、音量、色调等所有模拟控制量处于最好，同时CPU也不工作，从而导致三无故障现象发生。

　　上图是彩电各工作直流电压供电示意图，其故障检修关键点有：

　　1．整流滤波输出端Cl正极
　　
　　开关管（包括电源厚膜块内的开关管）c极的约+300V电源电压，是市电经整流再经滤波电容CI得到的。若CI两端无+300V电压输出时，则开关管不工作，也即无+B电压输出。所以C1两端有无+300V电压，是判断故障在前级整流滤波电路还是在后级开关电源振荡电路、过流过压保护电路等的分界点。如果Cl两端有+300V电压，故障在后级；如果没有，则故障在前级。

　　2．开关电源+B电压输出端C21极
　　
　　C2两端有无+B电压输出，是判断开关稳压电源是否正常工作的重要检测关键点。通常．C2两端无+B电压时，俗称“死机”，电源指示灯不亮，因为+B端输出电压整流滤波电路有元件开路，也会造成+B电压无输出，而开关电源是正常工作的，当C2两端电压较低时，应断开开关电源和行负载的联系，以此检查是开关电源自身故障，还是行输出故障造成+B电压太低。若断开负载后+B电压恢复正常，说明故障在行负载电路；否则是开关电源有故障。

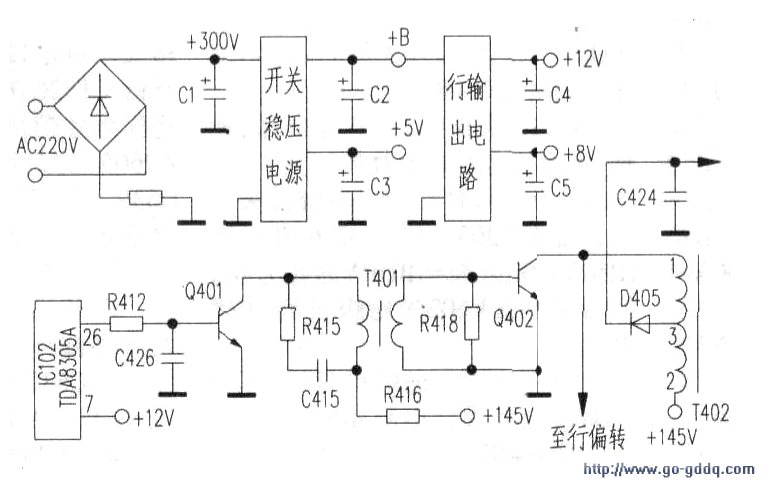

　　下图是松下TC-9328型彩电部分行扫描电路。

　　3．行激励脉冲输出端TDA8305A(26)脚
　　
　　IC102(TDA8305A)(26)脚是行激励开关脉冲输出端，当其内部行振荡电路工作正常时，(26)脚直流电压为0.42V，行激励开关脉冲由此脚输出送至行推动管Q401b极，控制行推动、行输出电路的工作频率，达到提供正确行输出电压之目的。如果行开关脉冲频率不准，或行振荡电路不起振，则(26)脚电压将出现偏差，或无直流电压，行输出电路不能提供末级视放+200V电压。

　　4、行振荡电源端TDA8305A(7)脚
　　
　　TDA8305A(7)脚是行振荡电源端，当(7)脚有+12V左右电源电压输入时，其内行振荡电路就开始起振，并由(26)脚送出行振荡脉冲。若(26)脚无脉冲输出，说明行振荡电路损坏。在出现三无故障时，检测(7)脚有无电源电压，就能区分故障的部位。当(7)脚有电压时，说明故障在行扫描电路；当(7)脚无电压时，应检查负载过流、过压保护电路。有经验不足的维修者在检修三无故障时，常常将全部精力集中于开关电源、行输出变压器、偏转线圈等大部件上的检查，而忽略了一个极为重要的电源——行振荡电源的测量，它实际上是行扫描电路正常的必要前提条件。如果没有此电源，行振荡电路不会起振，故障现象自然是无光栅、无图像，行振荡电源常常是通过降压电阻直接取自开关电源或行输出电路。
　　
　　5．行输出提供末级视放电源电压+200V输出端C4241极
　　
　　如下图所示，检测C424正极上有无+200V的行输出电压，可作为判断行推动、行输出电路是否正常工作的依据。如果TDA8305A(26)脚有行激励脉冲输出，而C424上无+200V电压输出，则说明行推动和行输出电路有故障。如果C424正极上有+200V电压，而又出现三无故障，则应检查公共通道的工作电源供电电路和微处理器供电电路，以及公共通道TDA8305A自身有无故障。
