剖析东风雪铁龙C5随动转向前照灯工作原理
来源:本站整理  作者:佚名  2012-05-04 06:12:16

1 随动转向前照灯简介

1.1   随动转向前照灯的作用

东风雪铁龙C5轿车的发动机型号为ES9A, 发动机ECU 的型号为 BOSCH ME7.4.7, 装备有随动转向前照灯。 图1是没有随动转向功能的前照灯照明情况, 图2是有随动转向功能的前照灯照明情况。

随动转向前照灯的光束具有根据转向盘的转动角度自动调整光束角度的功能,在近光灯或远光灯开启的状态下,汽车转弯时随动转向,使光束紧随行驶道路方向,为转向车辆行进的前方区域提供照明,并且提供了双倍的视野照明宽度,这样可大大提高汽车夜间行驶转向时的安全性能。



1.2 随动转向前照灯的工作条件

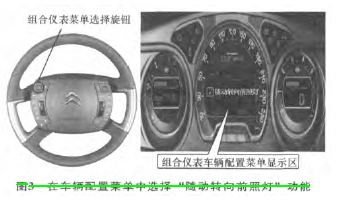

在C5轿车上使用随动转向前照灯的功能, 必须先将该功能激活,激活条件如下: ①接通点火开关,通过操作转向盘左侧的“组合仪表菜单选择旋钮”,逐步进入“车辆参数” → “照明” → “随动转向前照灯”,选中车辆配置菜单中的“随动转向前照灯” 功能,如图3所示, 选中方框内的勾; ②起动发动机; ③接通近光灯; ④车速超过5 km/h;⑤未挂倒档。



注意: 随动转向前照灯系统出现故障时有如下报警信息提示: ①组合仪表上的近光指示灯闪烁;②多功能屏上显示报警信息。



[1] [2] [3] [4] [5]  下一页
