长虹GP 03 液晶彩色电视电源电路原理、维修及资料(三)
来源:本站整理  作者:佚名  2012-05-08 06:40:15



7. GP03

开关电源集成电路及相关维修参数

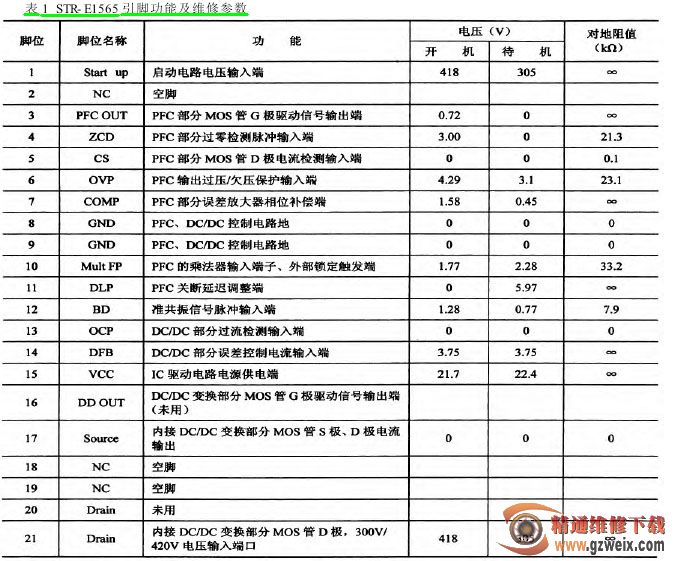

(1)模块 STR-E1565 引脚功能及维修参数(见表 1)

(2)模块 STR-T2268 引脚功能及维修参数(见表 2)

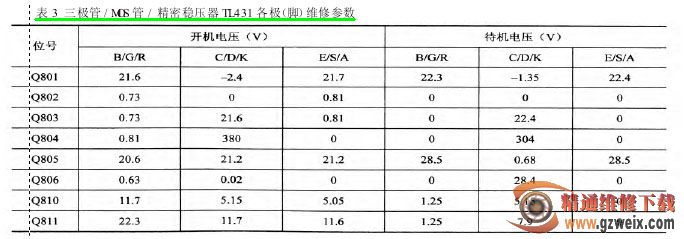

(3)三极管 /MOS 管 / 精密稳压器 TL431 各极(脚)维修参数(见表 3)

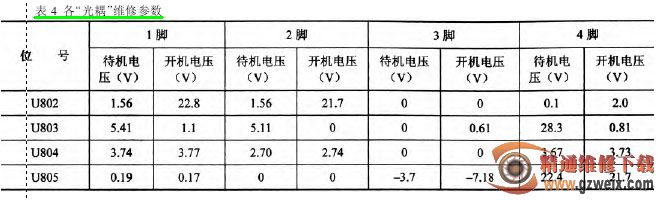

(4)各“光耦”维修参数(见表4)

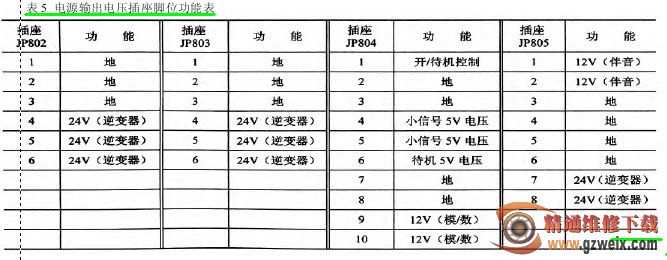

(5)电源输出电压插座脚位功能表(见表5)

关键词:电源 电路
