1.全桥驱动电路基本结构形式

全桥结构最适合于直流电源电压范围非常宽的应用，这就是几乎所有笔记本电脑都采用全桥方式的原因。在笔记本电脑中，逆变器的直流电源直接来自系统的主直流电源，其变化范围通常在 7 V(低电池电压)至 21 V(交流适配器)。另外，全桥结构在液晶彩电、液晶显示器中也有较多的应用。

全桥结构驱动电路一般采用 4 只场效应管或 4 只三极管构成，根据场效应管或三极管的类型不同，全桥驱动电路有多种形式，图 1 是采用 4 只 N 沟道场效应管的驱动电路形式。

电路工作时，在驱动控制 IC 的控制下，使 V1、V4 同时导通，V2、V3同时导通，且 V1、V4 导通时，V2、V3截止。也就是说，V1、V4 与 V2、V3 是交替导通的，使变压器初级形成交流电压，改变开关脉冲的占空比，就可以改变 V1、V4 和 V2、V3 的导通与截止时间，从而改变了变压器的储能，也就改变了输出的电压值。

需要注意的是，如果 V1、V4 与V2、V3 的导通时间不对称，则变压器初级的交流电压中将含有直流分量，会在变压器次级产生很大的直流分量，造成磁路饱和，因此全桥电路应注意避免电压直流分量的产生。也可以在初级回路串联一个电容，以阻断直流电流。

图 2 是采用两只 N 沟道场效应管和两只 P 沟道场效应管的驱动电路形式。电路工作时，在驱动控制 IC 的控制下，使 V4、V1 同时导通，V2、V3 同时导通，且 V4、V1 导通时，V2、V3 截止。也就是说，V4、V1 与 V2、V3 是交替导通的，使变压器初级形成交流电压。

2. 由 0Z960 组成的全桥逆变电路分析

(1)OZ960 是凸凹公司生产的液晶彩显背光灯高压逆变控制电路，由 OZ960 组成的背光灯高压逆变电源电路可将输入的未稳定直流电压变换成近似正弦波的高电压推动背光灯管。

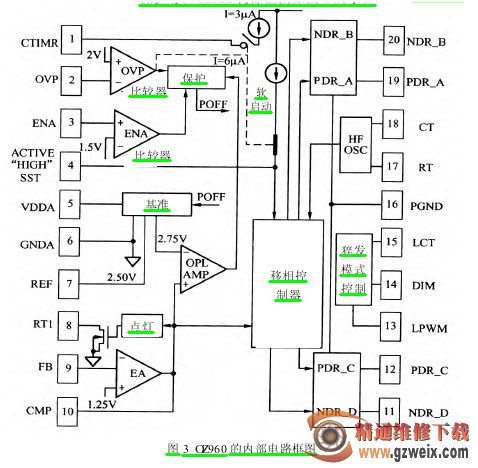

(2)OZ960 具有如下特点：高效率，零电压切换，支持较宽的输入电压范围，恒定的工作频率，具有较宽的调光范围，具有软启动功能，内置开灯启动保护和过压保护等。OZ960 内部框图如图 3 所示。
