2.稳压、待机与保护电路

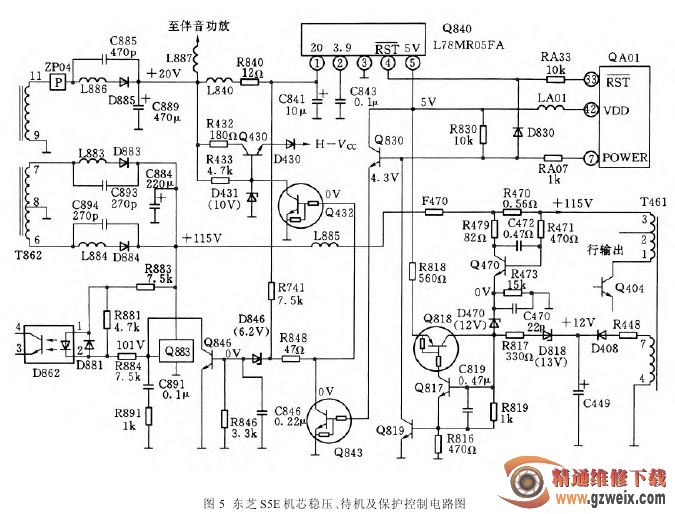

该机芯的稳压、待机及保护控制电路在开关电源的次级，如图 5 所示。

（l）稳压控制电路

稳压控制电路主要由 Q883、D862 组成，Q883 内含取样、基准、误差放大电路。

如果主输出电压高于 115 V，则经 Q883 取样及误差放大后，Q883 的输出使光电管 D862 的①、②脚内接发光二极管的电流增大，于是 D862 的④、③脚内接光敏三极管的电流也增大，即从 STR—Z2152 的⑤脚流出来的电流增大，所以输出主电压将降回到 +115 V 标准值。

（2）待机控制电路

待机控制主要由微处理器 QA01 的⑦脚、Q830、Q843、Q846、Q432 等元件组成。

在收看状态：QA01 的⑦脚输出 5 V 高电平，使Q830 导通，并引起 Q843 导通，于是 Q843 集电极的低电平使 Q432、Q846 均处于截止状态。Q432 的截止又使得 Q430 正常导通，于是 C889 上的 20 V 直流电压经Q430、D431 稳压后，给行振荡级提供 H—VCC，电压。Q846 的截止又使得 Q883、D862 的稳压工作不受影响。

在待机状态：QA01 的⑦脚输出 0 V 低电平，使Q830 截止，并引起 Q843 也截止，于是 Q843 集电极的高电平使 Q432、Q846 均导通。Q432 的导通使得 Q430截止，进而使得行振荡级供电电压 H—VCC，消失，电视机将处于无光、无声状态。Q846 的导通又使得 D862 的①、②脚内接的发光二极管电流突增，这将引起开关电源的 +115 V、+20 V 输出电压减半，从而使待机状态下的功耗为最小。

Q840（L78MR05FA）是 +5 V 稳压集成电路，收看状态时，Q840 的①脚的输入电压为 20 V，待机状态时，Q840 的①脚的输入电压为 l0 V 左右。所以不管是收看状态还是待机状态，Q840 的⑤脚均能输出 +5 V 电压给微处理器 QA01 的42脚供电，并从 Q840④脚输出延时型 +5 V 复位电压，加到 QA01 的33脚。

3. 保护控制电路

保护控制电路主要由 Q817、Q819 等元件组成，其中 Q817、Q818 的基极、集电极交叉相连，这是一种正反馈模拟可控硅接法。Q817、Q818 模拟可控硅如果被触发导通，则 Q819 将导通，并引起待机控制管 Q830 截止，于是使电视机处于待机受保护状态。模拟可控硅Q817 的基极外接两种保护检测电路。

（1）行过压检测电路

它由 R817 和稳压二极管 D818 组成，对行输出变压器 T461④～⑦绕组感应电压经 D408 整流、C449 滤波后产生的 +12 V 输出电压进行检测。如果开关电源或行输出级故障，使行输出电压升高时，行输出“二次”供电的 +12 V 电压也随之升高，产生的电压过大而超过 +13 V 时，则将引起 D818 击穿导通，并引起模拟可控硅 Q817、Q818 触发导通，触发保护电路动作，进入待机保护状态(参见图 5)。

（2）行输出过流检测电路

它由检测三极管 Q470 和取样电阻 R470 等元件组成，对 +115 V 为行输出电路供电的电流进行检测。R470 是过流检测电阻，当行输出电路发生过流现象时，R470 两端的压降也过大，此时 Q470 将正偏导通，D470 被击穿，并引起模拟可控硅 Q817、Q818 触发导通，触发保护电路动作，进入待机保护状态(参见图 5)。

二、电源与保护电路维修技巧

该机的保护电路依托待机电路对开关电源进行控制，检修保护电路时，一是区分是保护电路启动还是开关电源及行输出电路故障；二是判断是哪路保护检测电路引起的保护；三是查找引起保护的故障元件，可采取以下方法和步骤进行检修。

1. 根据故障测量电压，判断故障范围

由于该机的待机控制电路采取降压待机的方式，待机和保护时均将 +B 电压降到 30 V 左右，同时切断行振荡电路供电，由主电源降压后为微处理器供电，指示灯为此点亮。

（1）开机后，指示灯不亮，无 +115 V，+20 V输出电压

此故障现象表明开关电源完全停止工作，先检查C810 上的 300 V 电压是否正常。

若 C810 上无 300 V 电压，则可能是保险丝 F801熔断，或限流电阻 R810 开路。而保险丝 F801 熔断的原因又可能是整流二极管 D801 击穿。

若 C810 上有 300 V 电压，则应检查保护元件ZP05 是否开路，若 ZP05 开路则表明 STR—Z2152 的①脚过流，可继续检查 STR—Z2152 的①脚内接的 Q1、Q2MOS 驱动功率管是否击穿，并检查相应元件 C870、D875 等是否也损坏。

若保护元件 ZP05 正常，再检查 STR—Z2152 的⑨脚供电电压是否正常。若⑨脚无供电电压，则一定是启动电阻 R861 开路或滤波电容 C877 击穿。

若⑨脚供电电压在 15 V 以上，再检查 STR—Z2152 的④脚的振荡锯齿波波形是否正常。若④脚上无振荡波形，可能是振荡定时元件 C862、R867 损坏，也可能是 STR—Z2152 本身损坏(参见图 5)。

若④脚的振荡锯齿波波形正常，可断开 F470、L885，若此时 +115 V、+20 V 输出端的电压恢复正常，则可能是行输出级、伴音输出级发生严重短路。若+115 V、+20 V 输出端的电压仍为零，可再检查整流二极管 D883～D885 是否击穿，滤波电容 C889、C884 是否击穿(参见图 5)。
