康佳液晶电视康佳 KIP072U04-01(34005565)电源和逆变器二合一板，电源部分集成电路 FSQ0765，逆变器部分采用集成电路 OZ9938、OZ9982。应用于康佳 LC26DT08、LC26DT68、LC26ES26、LC26ES30、LC26ES30B、LC26ES60 等液晶彩电。

一、电源板工作原理

康佳 KIP072U04-01(34005565)电源和逆变器二合一板电源部分电路图如图 1 所示(见下页)。它采用新型电源厚膜电路 FSQ0765，没有 PFC 电路和副电源，电路简单可靠，输出 +14.5 V 的电压。一是为主电路板提供 14.5 V/1.5 A 供电；二是为背光灯电路提供14.5 V/3.5 A 供电。

1. 电源部分基本电路

（1）FSQ0765 简介

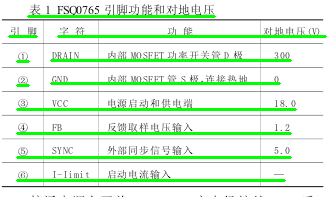

FSQ0765 是 PWM 控制芯片／MOSFET 大功率场效应晶体管的复合电源芯片，内部功能包括：基准电压源、振荡器、PIM 调制器、RS 触发器、驱动级、MOSFET 输出级以及过电流、过电压、欠电压和过热等完善的保护功能。FSQ0765 引脚功能和对地电压见表 1 所示。

2. 启动工作过程

接通电源主开关，AC 220 V 市电经熔丝 F901 后，由 L903、C901、L901、C902、C903、C904 和 L902 组成的共模抗干扰滤波电路滤除干扰脉冲，再经全桥 BD901整流、CW901 滤波，得到约 +300 V 的 Vbus 直流电压，通过开关变压器 TW902 一次绕组的②～③端加到电源模块 NW901(FSQ0765)的①脚，为内部开关管的 D 极供电；同时 +300 V 的 Vbus 直流电压经 RW910 向 NW901的⑥脚注入启动电流，NW901 振荡电路启动工作，经驱动级放大后，激励内部开关管工作于开关状态，其开关电流在 TW902 的各个绕组产生感应脉冲电压。

其中 TW902 绕组的⑤～⑦端感应脉冲分两路：一是由 DW903 整流、CW905、CW911 滤波，得到 +18 V 直流电压，加到 NW901 的③脚，替换下启动电路，为内部的控制电路和驱动级供电；二是经 RW91l 与 RW912 分压、CW909 积分反馈到 NW901 的⑤脚，作为振荡同步脉冲信号。TW902“二次”绕组的⑩、11、12、13、14、15端产生的 感 应 脉 冲 由 D950、D951 整 流 、C951、C958、C952、L950、C953、C954组成的π型滤波器滤波，得到+14.5 V直流电压。

3. 稳压控制电路

稳压控制电路由取样误差放大电路 N951(KA431)、光电耦合器 N950 和 NW901 的④脚内部电路组成。KA431 是精密基准电压源，在 PWM 环中作为外部误差放大器，通过对 +14.5 V 直流输出取样检测，将 +14.5 V电压的变化转换成光电耦合器发光管光电流的变化，再控制 NW901 的④脚的反馈电压来调整开关脉冲宽度，通过改变开关管的导通时间使 TW902 的②～③绕组中转换的能量增多或减小，维持 +14.5 V 稳定不变。

如果交流电压变化或负载变化引起直流 +14.5 V输出下降，则由 R953 和 R954、R958 分压取样加到N951 控制①脚的电压降低，与内部 2.5 V 基准电压比较后，输出误差电压减小，N95l 的③脚电压升高，流过光电耦合器 N950 内发光管的光电流减小，N950 副边光敏晶体管集 - 射极内阻增大，NW901 的④脚反馈电压升高，经 PWM 比较后，振荡器的脉冲宽度增大，末级开关管导通时间延长，TW902 一次绕组的②～③端储存能量增多，+14.5 V 电压回升到设定值。反之，当+14.5 V 输出电压升高时，N951 控制①端电压升高，流过 N950 内发光管的电流增大，将 NW901 的④脚的电压拉低，振荡器输出脉冲宽度变窄，开关管导通时间缩短，TW902 一次绕组的②～③端储存能量减小，+14.5 V 电压下落到设定值。

2. 电源部分保护电路

( 1) FSQ0765 保护电路

NW901 的③脚典型工作电压为 16 V。该脚内设有欠电压锁定电路，当电压低于 10 V 时，UVLO 电路动作，切断 VCC 输入；同时输入端还接有一只 32 V 的齐纳二极管，以防止浪涌电压击穿电源模块。当稳压控制电路异常，引起 TW902 各个绕组产生的电压升高时，TW902 绕组的⑤～⑦端输出的脉冲电压经 DW903 整流，CW905 滤波获得的电压超过 25 V 后，被 NW901 的③脚内的过电压保护电路检测后，使开关管停止工作，实现过电压保护。
