一、公共通道电路分析

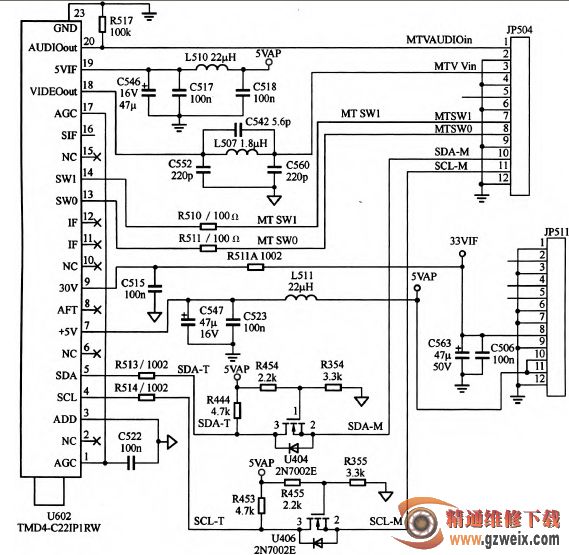

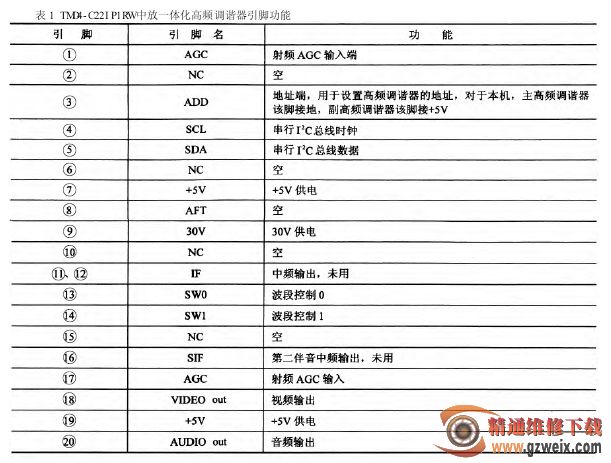

长虹 LS1O 机芯液晶彩电采用中放一体化高频调谐器 U602，该高频调谐器内部包含了传统电视机的高频与中频全部处理部分。高频调谐器 U602 型号为TMD4-C22IP1RW，其电路如图 1 所示。高频调谐器引脚功能如表 1 所示。

RF 射频信号进入高频调谐器 U602 后，在内部经高频及中频处理，从高频调谐器20脚输出 TV 伴音音频信号，经接插件 JP504 送到主板上的音效处理电路作进一步处理。从高频调谐器 U602 的輶輥訛脚输出的 TV 视频信号经 L507、接插件 JP504 送到主板解码芯片 U401(SAA7117A)进行处理。

高频调谐器 U602 的①、17脚为 AGC 引脚，该脚静态电压为4.2 V，接收信号幅度为64 dB 时该电压为 2.0 V。若外接电容 C522 漏电或击穿造成该电压下降，电视机将出现信号弱、雪花噪点大或无图像的故障。

U602 的④、⑤脚为 I2C 总线时钟线端(SCL)和数据线端(SDA)，该组 I2C 总线从主板组件上 CPU 的13、14脚输出，经插件 JP511 送到 TV 板组件上，再经 U404、U406 电流放大送到高频调谐器④、⑤脚，控制高频调谐器的工作状态。电视机正常工作时，U602 的④、⑤脚 I2C 总线电压均为 4.7 V，U404、U406 的①脚电压为 3.0 V，U404、U406 的②电压为 3.2 V。若该组 I2C总线上 U404、U406、R513、R514 等元器件出现故障，导致 I2C 总线异常，电视机将出现 TV 完全无图像的现象。

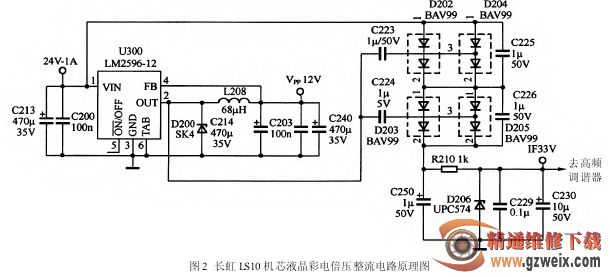

U602 的⑦、19脚为 5 V 供电，其中，U602 的⑦脚为高频调谐器内部高频处理部分 5 V 供电，19脚为高频调谐器内部中频处理部分 5 V 供电。U602 的⑨脚为 33 V 调谐电压输入。普通电视机采用 0～32 V 可变的电压进入高频调谐器实现调谐，本机该脚输入固定的 33 V 电压，该电压由外部的倍压整流电路提供。倍压整流电路如图 2 所示。

图 2 中，D202、D204、D203、D205、C223、C224、C225、C226、U300 共同组成倍压整流电路。该电路将 24 V 电压进行 2 倍压整流得到近 48 V 电压，经 R210 降压、D206稳压后，为高频调谐器 U602 提供 33 V 调谐电压。若倍压整流电路或降压、稳压电路出现故障，导致 33 V调谐电压降低或丢失，电视机将出现搜台少或完全无图像现象。图 2 中，D202、D204、D203、D205 均是由 2 只二极管串联构成的组合器件，U300 为降压式 DC/DC 变换器，用来将 24 V 直流电压变换为 12 V 直流电压。
