二、输入接口电路分析

1. AV／S端子信号输入接口电路

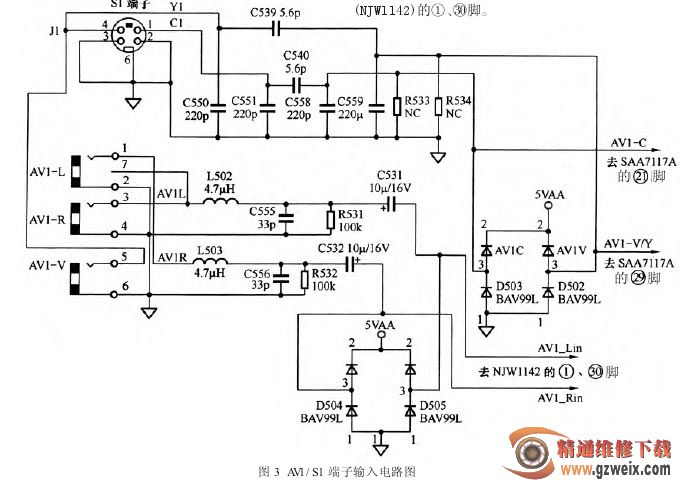

本机有两组 AV／S 端子信号输入。其中，AVl／S1端子安装在液晶彩电后面，有关电路如图 3 所示。

AV2/S2 端子安装在侧 AV 板上，有关电路如图 4 所示。

AVl 视频信号 AVl-V 和 S1 端子亮度信号 Yl 经C539 送到数字视频解码电路 U401(SAA7117A)的29脚，S1 端子色度信号 C1 经 C540 送到 SAA7117A 的21脚。AVl 中的左、右声道音频信号去音频处理电路U700(NJW1142)的1、30脚。

AV2 视频信号 AV2-V 经过 L2、C8、R4 后，送到 Q5的基极，由 Q5 放大后，从其发射极输出，再经 J2 接口的⑧脚送到主板 JPl04 的⑧脚。当插入 S2 端子信号时，S2 端口中的开关 K 将对地短接，此时 Q4 截止、Q2截止、Q3 饱和、Q5 截止，AV2 视频信号不能通过 Q5 送到主板，而 S2 端子 Y2 信号则通过 L1、C7、R2、Q1 送到主板电路。

AV2／S2 端子信号从侧置 AV 板接插件 JPl04 的⑧、⑥脚进入主板后，再分别经 L119 和 L118 送到SAA7117A 的34、26脚。
