2. YPbPr输入接口电路
YPbPr 输入接口电路如图 5 所示。
从 JPl01 输入的 Pb信号经电容 C1066 与 R120 组成的 RC 滤波网络后，通过电容 C1080 耦合到 U105(MST515lA)的20脚进行视频信号处理；从 JPl01 输入的 Y 信号经电容 C1067 与 R121 组成的 RC 滤波网络后，分为两路：
一路通过电容 C1094 耦合到 U105 的22脚进行视频信号处理。
另一路通过电容 C1082 耦合到 U105 的23脚进行视频信号处理；从 JPl01 输入的 Pr 信号经电容C1068 与 R122 组成的 RC 滤波网络后，通过电容 C1084耦合到 U105 的25脚进行视频信号处理。
3.VGA输入接口电路

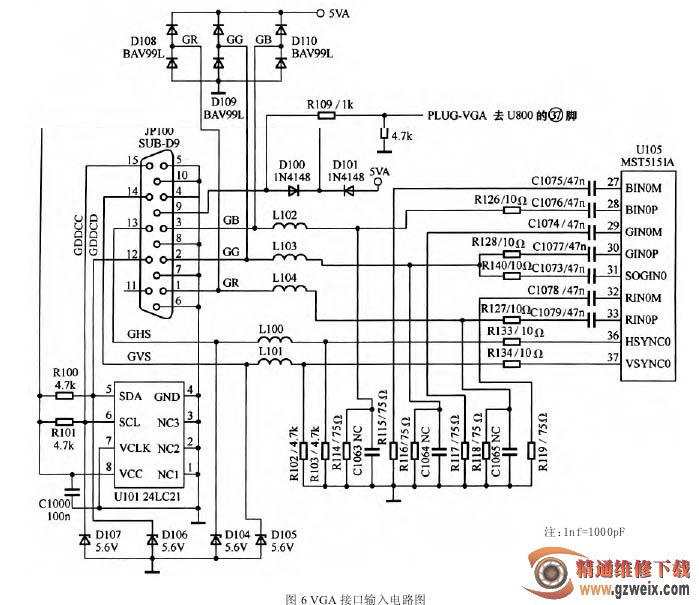

VGA 接口输入电路如图 6 所示。
由液晶彩电 JPl00(VGA 接口)的①、②、③脚接收到的 R、G、B 信号，经 R118、R116、R114 进行阻抗匹配后，由 RC 耦合电路送到视频处理控制芯片 U105(MST515lA)的33、30、28脚。
由液晶彩电 P10013、14脚接收到的行同步信号(HSYNC)和场同步信号(VSYNC)，送到 U105 的36、37脚。
