夏普SP- 41机芯保护电路原理与维修( 一)
来源:本站整理  作者:佚名  2012-05-11 06:19:13



夏普 SP—41 机芯 I2C 总线系统主控电路微处理器ICl001 采用 IX2504CE,存储器 ICl002 型号为 IX2448CENl,被控集成电路有:解码/行场小信号处理集成电路M52343SP、伴音处理集成电路 UPC1853 等。

适用机型有:夏普 21NFl 等小屏幕彩电。



夏普 SP—41 机芯开关电源采用以振荡、稳压电路IXl779CE 和大功率开关管 2SDl884 为核心的并联型开关电源,为主板提供 15 V 功放电源,9 V 和 15 V 小信号处理电路电源,行输出电路的 +B(115 V)电源。副电源取自主电源的 15 V,由稳压电路降压后提供;待机采用短路行激励脉冲和 RGB 三基色信号、切断伴音功放电路 15 V 电源的方式。



该机芯围绕微处理器 ICl001(IX2504CE)的33脚(PROTECTOR)保护专用检测引脚,设置了外接多路过流、过压检测电路,当检测电路检测到故障时,微处理器采取待机保护措施。



本文以夏普 21NFl 彩电为例,介绍其保护电路的原理与维修。



一、保护电路工作原理

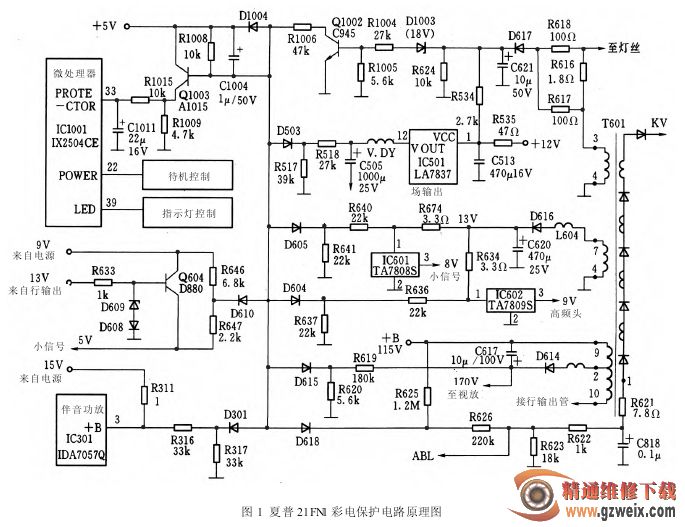

夏普 21NFl 彩电的保护电路如图 1 所示。



图中微处理器 ICl001(IX2504CE)IC1001 的33脚(PROTECTOR)为保护专用检测引脚,与电压翻转电路Q1003相连接,Ql003基极外接多路过流、过压检测电路。电视机正常时,Q1003 截止,微处理器 IC1001 的33脚正常时为低电平。





当检测电路检测到故障时,将 Q1003 的基极电压拉低,PNP 型三极管 Ql003 获得正向偏置电压而导通,向微处理器 IC1001 的33脚输送高电平触发电压,微处理器据此采取保护措施,从待机控制端22脚(POWER)输出待机控制电压,将行激励脉冲信号和 RGB 三基色信号短路,同时切断伴音功放的 15 V 电源,达到保护的目的。



微处理器 IC1001 的22脚外接待机控制电路和33脚外接的保护电路如下。
