（4）防过渡历程(暂态)误动作电路：从市电的开启至开关稳压电源稳定工作或从市电的关断至开关电源停止输出，我们称为“过渡历程”或称“暂态”。例如：开机之后的过渡历程，负载中的滤波电容如C104、C204 首先充电，因起始充电电流之大，类似于负载端短路时的输出电流，势必产生瞬间过流现象，如果此时过流保护电路动作，开关电源将无法启动。为防止上述误动作的发生，电路中设置了以 Q601 为核心的防冲击电路。开机瞬间由于 C601、R601 和R602 的微分作用，使 Q601 导通，它抑制了由于瞬间过流 IC601 的⑧脚或14脚输出的高电位传送给晶闸管 Q603 的栅极，Q603 仍处于截止状态。瞬间闪过之后，电源将工作于稳定状态。
再分析如关机瞬间的过渡历程。我们知道，遥控关机时，CPU 接到指令之后，首先是储存当前工作状态数据，然后发出待机指令———PSON 为低电位，随后 24 V、12 V 消失的过渡历程对彩电不会产生影响。但是，如果以切断市电方式关机，CPU 工作电源 5 VSB 与 24 V 和12 V 的消失秩序将成为不可预测”，从而破坏了上述有序的关机历程。为获得与遥控关机相同的效果，图 1（见上期） 中的电路将市电切断信息通过 D901 首先被R904 获取，零电压一方面使 Q903 截止，Q904 导通，致使IC901 的①脚（软启动）电容 C904 迅速放电；另一方面还使 D903 导通，为 C904 提供又一条放电通路。由于IC901①脚电压为 0 V，IC901 立即停振，5 VSB 电压最早消失。在 CPU 的软件设计中，供电端 5 VSB 的异动，无例外地是最高级别的中断处理，其中断服务程序是：立即储存当前的状态数据，然后程序计数器归零，CPU 处于待机状态，这就与遥控关机具有同样的关机历程。
三、实物电路板标注图

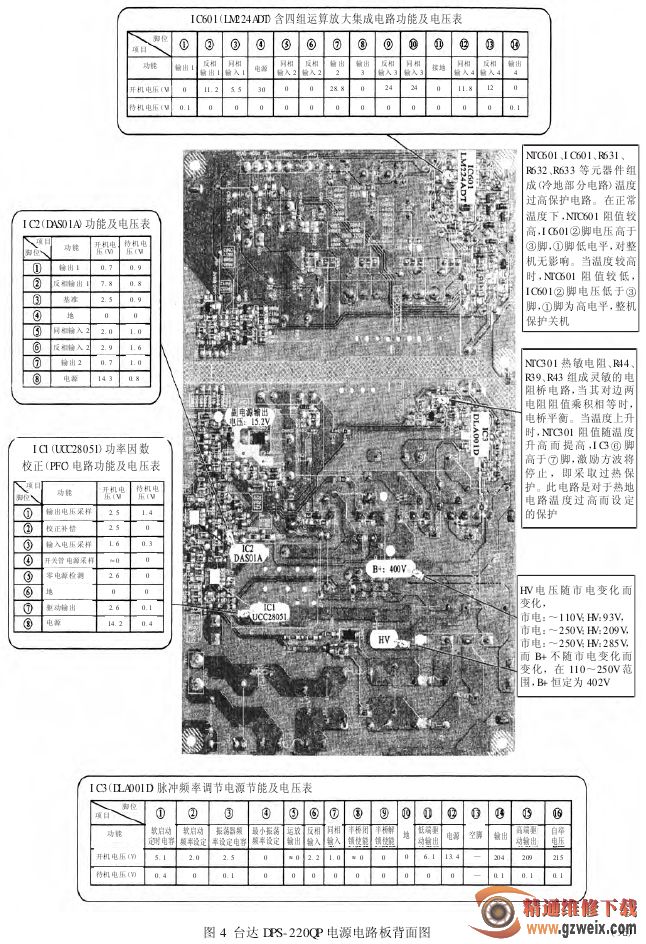

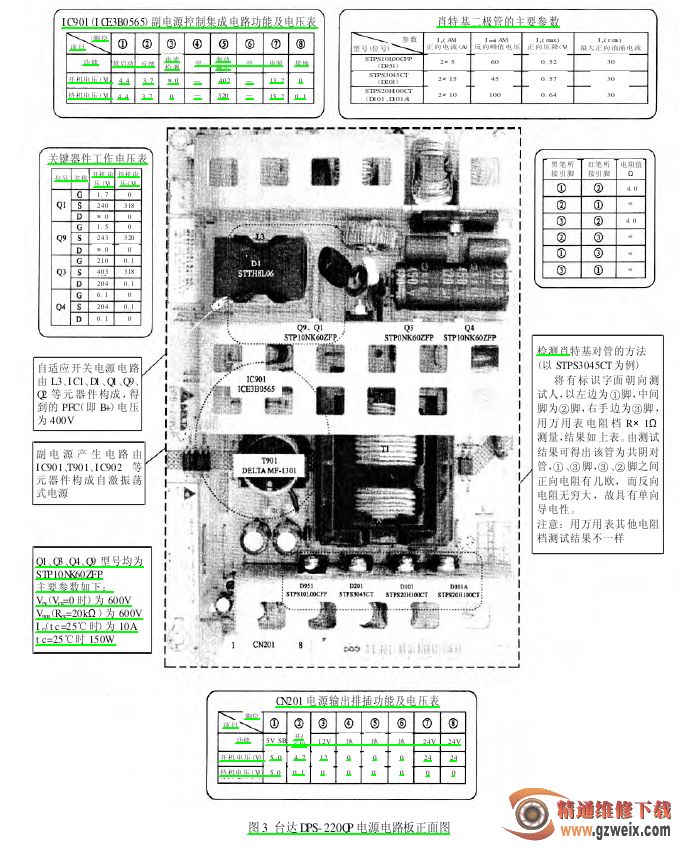

实物电路板注解如图 3 和图 4 所示。
