等离子(PDP)彩色电视常见故障现场检修实录(二)
来源:本站整理  作者:佚名  2012-05-26 16:48:08

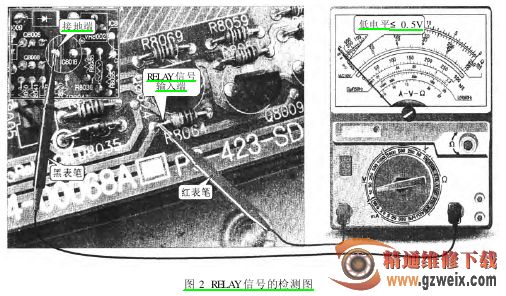

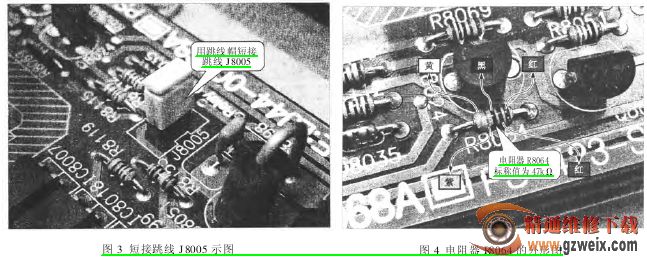

2. 指示灯亮、不能开机故障的检测方法,如图 2~图 4 所示。

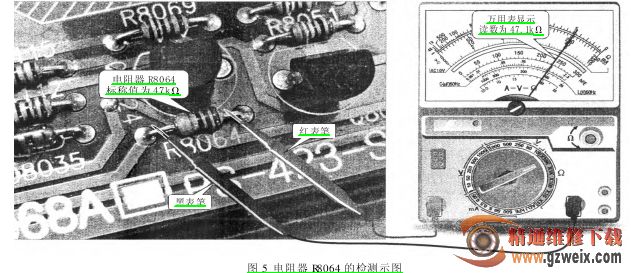

④检测时,将万用表调至10 kΩ电阻档,然后用红、黑表笔分别接触 R8064 两端的引脚,可以测得该电阻器的阻值,如图 5所示,实测为 47 kΩ。



然后根据测量的电阻值对该电阻器的好坏进行判断,若测量值与标称值相差不大,则说明电阻器良好;若测量值与标称值相差太大或趋于无穷大或零,则说明电阻器已经损坏,需更换。检测各电阻器并未发现故障,则继续检测其他器件。

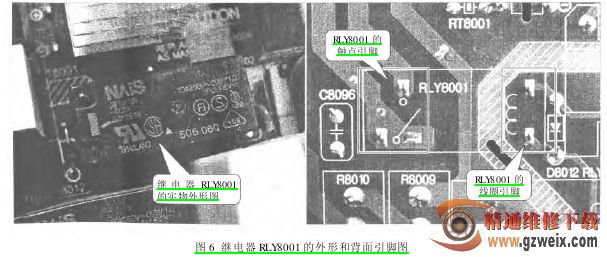

若继电器 RLY8001 损坏,也可造成该电路无法正常工作,可以检测继电器 RLY8001 的好坏,图 6 所示为继电器 RLY8001 的外形图和背面引脚图,在背面引脚图上可以看出继电器触点和线圈的位置。



[1] [2]  下一页
