1. PFC（功率因素校正）电路

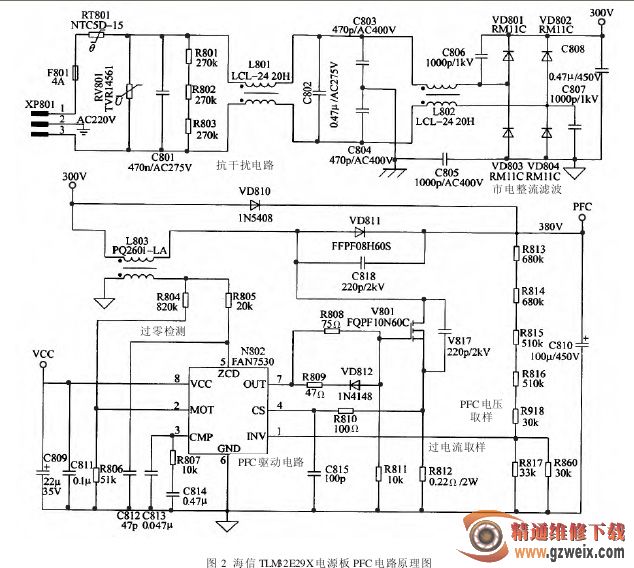

海信 TLM32E29X 电源板的 PFC 电路如图 2 所示。由驱动控制电路 N802、开关管 V801、储能电感L803、整流/ 滤波电路 VD810、VD811、C810 组成。不但提高了电源利用电网的效率，而且使得电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。同时将 AC220 V 市电整流 / 滤波后的 300 V 脉动电压提升为 +380 V 的 PFC 直流电，为 DC／DC 转换电路供电。
(1)FAN7530 简介

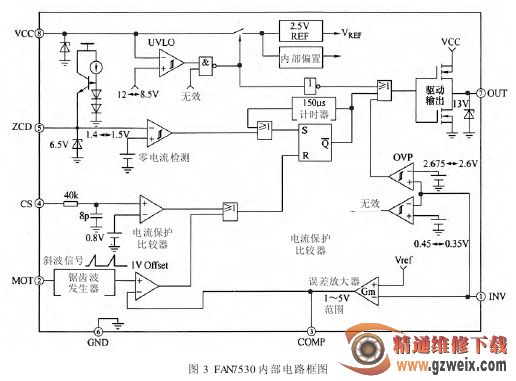

N802(FAN7530)是 PFC 电路专用集成电路，其内部电路框图如图 3 所示。内含锯齿波发射器、误差放大器、零电流检测电路、电流保护比较器、偏置电路、驱动输出电路等，设有平均电流模式或电压模式控制、软启动、VCC滞后欠电压闭锁、欠电压、过电压和过载保护，以及滞后热关机等。该芯片的工作频率可根据需要设定调整，本电源设定的最低工作频率是 27 kHz。
（2）启动校正过程
①AC220 V 市电经延迟熔管 F801 和电阻 RT801限流，压敏电阻 RV801 过电压保护后，再由 C801、L801、C802、C803、C804、L802 等组成的交流抗干扰电路滤除干扰信号。经 VD801～VD804 桥式整流、C808 滤波，由于 C808 容量小，产生脉动直流电压，该待机状态
约为 300 V 左右，开机状态在 230 V 左右。该电压经电感L803 送到 PFC 电路V801 的 D 极；遥控开机 DC／DC 转换电路工作后，DC／DC 转换电路热地端产生的VCC电压经待机控制电路向 N802 的⑧脚提供工作电压。N802启动工作，内部振荡电路和处理电路产生锯齿波脉冲电压，从N802⑦脚输出脉冲，激励开关管 V801工作于开关状态。
