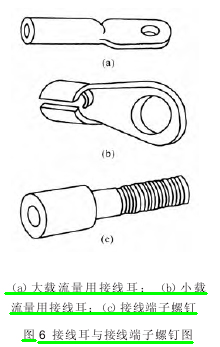

(3)接线耳和接线端子螺钉的形状，如图 6 所示。

线端在焊接前应 清 除 表 面 氧 化层，套管钢皮和接线耳等必须预先搪锡。以上各种连接方法都是对铜芯电磁线而言。

3. 铝芯电磁线的连接

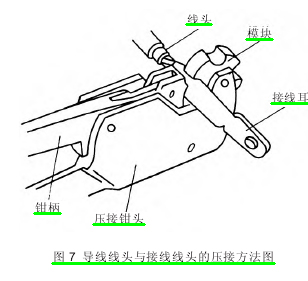

在线圈内部，铝芯电磁线通常不允许有接头，必需连接时，要采用乙炔气焊焊接，不能采用锡焊焊接。线圈 外 部 的 线 端 连接，对较大截面的线端，也应尽量采用乙炔气焊接。对较小截面的线端，允许锡焊，但必须采用专用的锡焊工具。在与接线耳连接时，允许采用压接钳压接，如图 7 所示。

三、电力线线头的连接方法

1. 铜芯线线头的连接方法

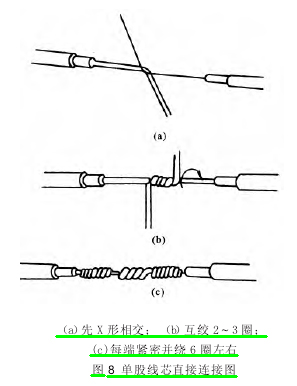

（1）单股线芯的直接连接方法单股线芯直线连接时，先把两线端 X形相交，如图 8(a)所示。互相绞合 2～3圈后，如图 8(b)所示。扳直两线端，将每线端在线芯上紧密并绕 6 圈左右，如图 8(c)所示。多余的线端剪去，并钳平切口毛刺。

2．单股线芯的 T 字分支连接方法

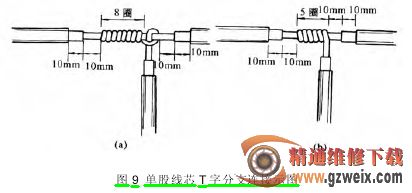

单股线芯 T 字分支连接时，要把支线线芯头与干线线芯十字相交，使支线线芯根部留出约 3～5 cm。对于较小截面线芯，按图 9(a)所示方法，环绕成结状，再把支线线头抽紧扳直，然后，紧密地并缠到线芯上，缠绕 6～8 圈后，剪去多余的线芯，钳平切口毛刺。对于较大截面线芯绕成结状后不易平服，可在十字相交后直接并缠到线芯上，紧密缠绕 5 圈，如图 9(b)所示。并缠时必须十分紧密牢固，且应进行搪锡加固。

（3）7股线芯的直线连接方法

①先将削去绝缘层的线芯头拉直，接着把占线芯头全长 1/3 的根部进一步绞紧，然后把余下的 2／3 部分的线芯头按图 10(a)所示的方法分散成伞骨状，并将每根线芯拉直。

②把两伞骨状线头隔根对叉，然后拉平两端每根线芯，如图 10(b)所示。

③先把一端的 7 股线芯按 2、2、3 根分成三组，接着把第一组 2 根线芯扳起，垂直于线芯，然后按顺时针方向紧贴并缠绕 2 圈，再扳成与线芯平行的直角，如图10(c)所示。

④按照上一步骤相同方法继续紧缠第二和第三组线芯，但在后一组线芯扳起时，应把扳起的线芯紧贴住前一组线芯已弯成直角的根部，如图 10(d)及图 10(e)所示。

第三组线芯应紧缠 3 圈，但缠绕到第 2 圈时，就应把前两组多余的线芯端剪去，线端切口应刚好被第3 圈缠好后全部压没，不应有伸出第 3 圈的余端，当缠绕到两圈半时，把 3 股线芯多余的端头剪去，使之正好绕满 3 圈并钳平切口毛刺，如图 10(f)所示。另一端的连接方法完全相同。

（4）19股线芯的直线连接方法

19 股线芯的直线连接方法与 7 股线芯的基本相同。线芯太多，可剪去中间几股线芯。缠接后，在连接处尚须进行锡焊，以增加其强度和导电性能。

（5）7根线芯的 T字分支连接方法

将分支芯线散开并拉直，再把紧靠绝缘层根部的芯线绞紧，把剩余的芯线分成两组，一组 4 根，另一组 3 根，排齐。用旋凿把干线的芯线分开为两组，再把支线中 4 根芯线的一组插入干线芯线中间，而把 3 芯线的一组放在干线芯线的前面，如图 11(a)所示。把 3 根芯线的一组在干线右边按顺时针方向紧紧缠绕3～4 圈。并钳平线端；把 4 根芯线的一组在干芯线的左边按逆时针方向缠绕 4～5 圈，如图 11(b)所示。钳子线端，如图 11(c)所示。
