浅谈导线的接头工艺(四)
来源:本站整理  作者:佚名  2012-05-13 06:27:46

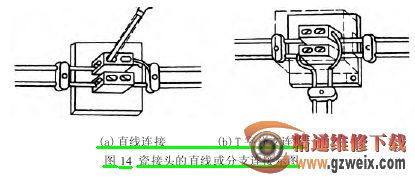

②瓷接头的直线或分支连接,如图 14 所示。


2. 铝芯线线头的连接方法

铝极易氧化,而氧化铝膜的电阻率又高,所以铝芯电线不能采用铜芯线的连接方法进行连接,否则容易发生事故。



(1)螺钉压接法

“螺钉压接法”适用于负载较小的单股线芯的连接,在线路上可通过开关、灯头和瓷接头上的接线端子螺钉进行连接。连接前,应用钢丝刷把线芯表面的氧化铝铝膜刷除,然后方可进行螺钉压接,若是两个或两个以上线头同接一个接线端子时,则应先把几个线头拧成一体,然后压接。



(2)钳接管的直线机械压接法

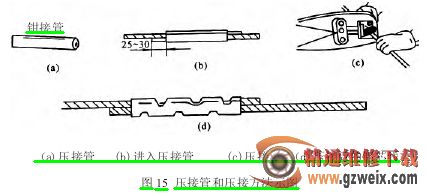

“钳接管的直线机械压接法”适用于户内外较大负载的多股线芯的直线连接。压接方法是:选用适合导线规格的钳接管(又称压接管),清除掉钳接管内孔和线头表面的氧化层。把两线头插入钳接管内,用压接钳进行压接。若是钢芯铝绞线,两线之间则应衬垫一条铝质垫片,如图 15 所示。



(3)沟线夹螺栓压接的压接方法

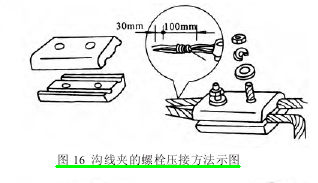

沟线夹螺栓压接的压接方法如图 16 所示。适用于架空线路的分支连接。对导线截面在 75 mm2及以下的,用一副小型沟线夹把分支线头末端与干线进行绑扎。对导线截面在 75 mm2以上的,需用两副大型沟线夹,两副沟线夹相隔应保持在 300~400 mm 之间。



在安装沟线夹前,应在夹线部位表面和导线表面先涂上一层凡士林锌膏粉(或中性凡士林),接着,用钢丝刷在涂上凡士林锌膏粉的部位刷去表面氧化层,再用清洁的纱团擦净,并立即再涂上一层薄薄的凡土林锌膏粉,然后进行压接。压接时,应在每个压接螺钉上套垫弹簧垫圈,以防松散。



四、线头与接线端子的连接方法

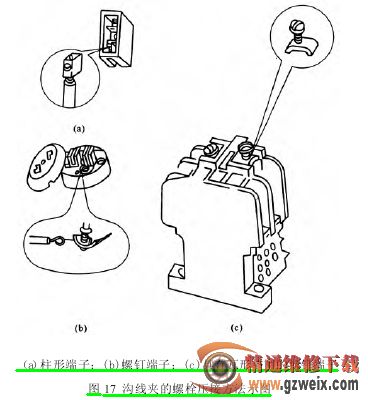

各种电气设备、电气装置和电器均设有供连接导线用的接线端子。常用接线端子有柱形端子和螺钉端子两种,如图 17 所示。



1. 导线与接线端子连接时的基本要求

(1)多股线芯的线头,应先进一步绞紧,然后再与接线端子连接。

(2)需分清相位的接线端子,必须先理清导线相序,然后方可连接。单相电路必须分清相线和中性线,并应按电气装置的要求进行连接(如安装电灯时,相线必须与开关连接)。

(3)小截面铝芯导线与接线端子连接时,必须留有能供再剖削 2~3 次线头的保留长度,否则线头断裂后将无法再与接线端子连接。留出的余量导线,要盘成弹簧状;

(4)小截面铝导线和铝接线端子在连接前必须涂凡士林锌膏粉或中性凡士林,然后清除氧化层。大截面铝芯线与铜接线端子连接时,要用铜铝过渡接头。

(5)导线绝缘层与接线端子之间,应保持适当距离,绝缘层既不可贴着接线端子,也不可离接线端子太远,使芯线裸露得太长。

(6)软导线与接线端子连接时,不允许出现多股细线芯松散、断股和外露等现象。

(7)线头与接线端子必须连接得平服、紧密和牢固可靠,使连接处的接触电阻减少到最小程度。



2. 线头与柱型接线端子的连接方法

柱型接线端子是依靠近于孔顶部的压紧螺钉压住线头(线芯端)来完成连接的。电流容量较小的接线端子,一般只有一个压紧螺钉。电流容量较大的,或连接要求较高的,通常有两个压紧螺钉。操作要求和方法如下:



(1)单股线芯头的连接方法

在通常情况下,线芯直径都小于孔径,且多数都可插入两股线芯,故必须把线头的线芯折成双股并列后插入孔内,并应使压紧螺钉顶住在双股线芯的中间,如图 18(a)所示。

[1] [2]  下一页
