3.逻辑板5 V和3. 3 V供电电压产生电路

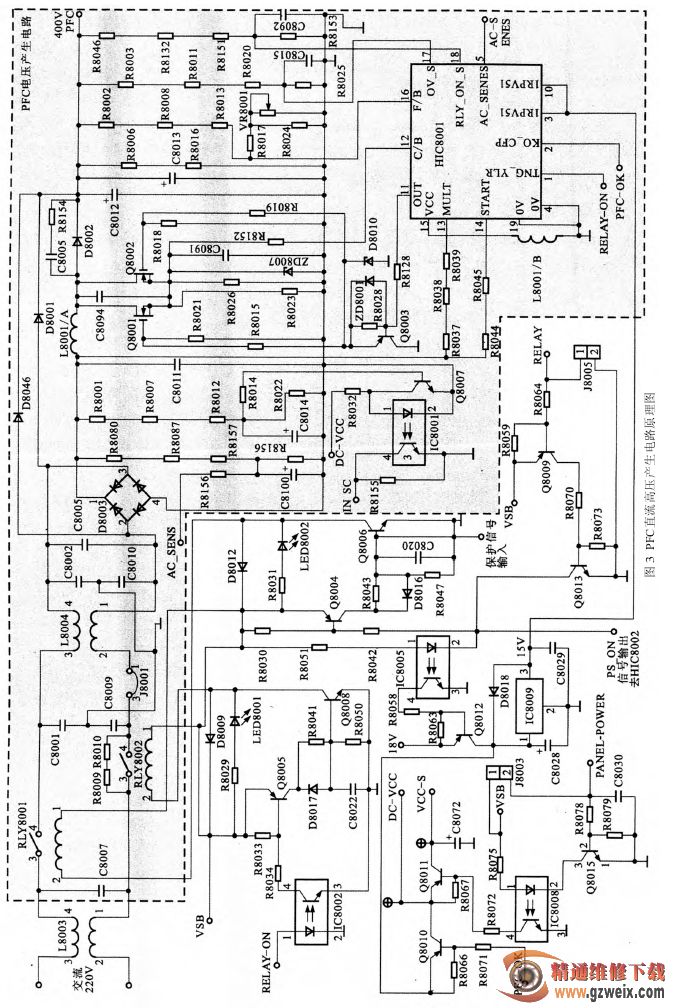

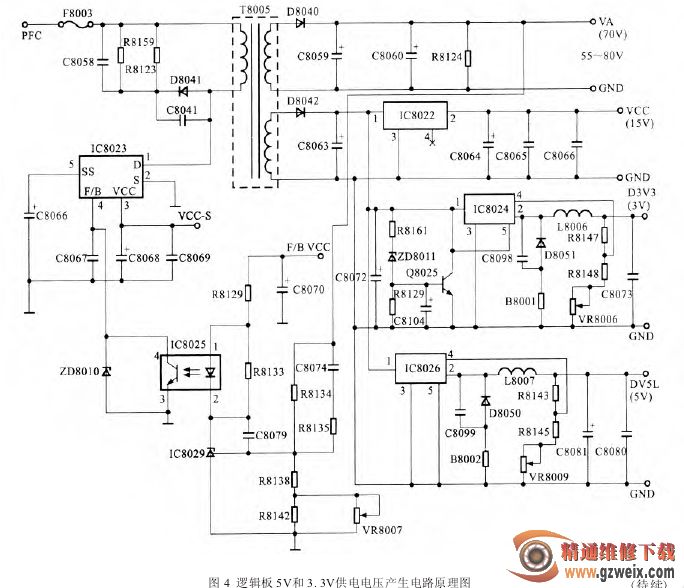

PFC 端输出的电压分成三路：第一路送到副电源板，用以产生 32 V 的调谐电压和 12 V 的伴音功放电压；第二路 PFC 电压经 F8003 后，加到 Q8016 的漏极；第三路PFC 电压经 F8003、T8005 的初级绕组加到 IC8023 的①脚，如图4所示。此时，由 Q8011(如图 3 所示)产生的 VCC-S 电压也加到 IC8023 的③脚。IC8023 进入正常的开关振荡状态。变压器 T8005 的次级输出两路脉冲电压：一路经 D8040 整流、C8059 滤波后，产生 X 驱动板所需的 70 V 的地址扫描信号电路供电电压(VA)。

T8005 次级绕组输出的另一路电压经 D8042 整流、C8063 滤波后，分成三路：一路经稳压模块 IC8022后产生 15 V 的 VCC 电压；另一路经 IC8024 进行 DC／DC 转换后，产生 3.3 V 的 D3V3 电压；第三路经 IC8026进行 DC／DC 转换后，产生 5 V 的 D5VL 电压（D3V3 和D5VL 主要用于给逻辑板及其他电路板的小信号供电，此时逻辑板上的发光二极管 LED2000 点亮）。上述的DC／DC 电路实际上就是开关电源电路，将直流(DC)变成开关脉冲，然后再滤波成直流 (DC)，因此简称为DC／DC 电路。

4. 整机及其他电压产生电路除了逻辑板所需的 5 V 及 3.3 V 供电电压，该机的电源电路还为整机和其他单元电路进行供电。逻辑板得到 3.3 V 和 5 V 供电后，内部 CPU 进入工作状态，送出相应的信号供给 Y 驱动板、维持电压产生电路板、X 驱动板，同时为电源电路板的 Q8023 的基极输入一个高电平(3.3 V)的 VS-ON 信号，使 Q8023 饱和导通。通过光电耦合器 IC8017 控制 VS 驱动模块 HIC8003 的④脚变为低电平，使 HIC8003 进入工作状态。从HIC8003⑩脚输出正向的脉冲驱动信号经 Q8019、Q8020 放大后，去驱动 Q8016 将 PFC 供电变成脉冲信号。从 HIC8003⑨脚输出负向的脉冲驱动信号经Q8021、Q8022 放大后，去驱动 Q8018 进入工作状态。此时，由 Q8016、Q8018、C8031、T8002 组成的谐振开关电路正常工作。次级绕组经 D8021、D8022、D8029、D8030桥式整流和 HIC8004、L8005、C8032、C8033 滤波处理后，产生 160～185 V 的 VS 电压，给等离子屏的 Y 驱动板供电，如图 5 所示（图见下期）。

除了为 Y 驱动板供电，VS 电压还分为三路，其中一路经 F8004 送到 T8003 的⑤脚，经 T8003 的初级绕组后，从③脚输出到 IC8012 的 D 端，同时经 R8094、C8041、C8042 滤波后，加到 IC8012 的 VCC 端，使 IC8012和 T8003 组成的开关电源电路开始正常工作。次级输出的电压经 D8023 整流、C8034 滤波后，得到 135～165 V的 VSET 电压，经 D8032 整流、C8037 滤波和 D8033 隔离后，形成 F/B-VCC 电压，如图 6 所示(图见下期)。
