1.       伴音正常，无图像的故障分析

伴音正常，说明等离子电视机的音频信号输入电路基本正常，故障在图像信号处理电路、等离子屏驱动电路以及供电电路等。首先应根据等离子电视机的型号对应图纸资料进行故障分析，然后才能对等离子电视机进行实际的检修。

（1）故障机型

长虹 PT4206 型等离子电视机。

（2）故障表现

长虹 PT4206 型等离子电视机通电后，电源指示灯亮，“二次”开机后，电源指示灯变色，但屏幕无任何反应。播放 DVD 光盘或接收电视信号时，等离子电视机可以发出声音，但无图像显示。

（3）故障分析

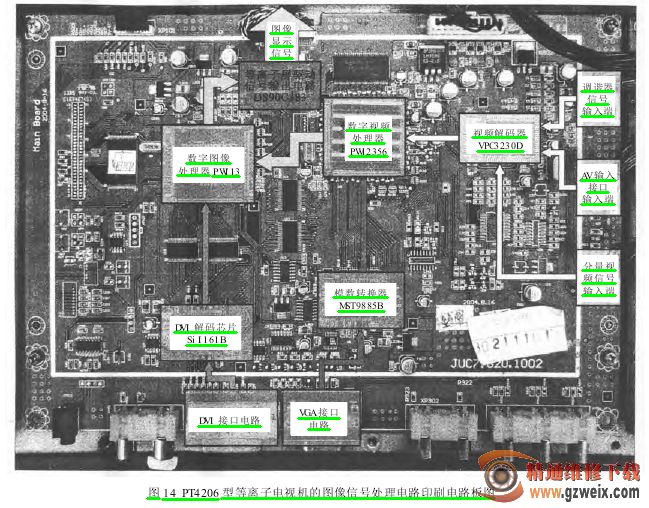

在进行该故障的检修时，不应急于下手，应首先对故障表现进行分析。图 14 所示为 PT4206 型等离子电视机的图像信号处理电路。

首先，分别在调谐器输入端

、

AV 输入接口输入端

、

分量视频信号输入端

、

VGA 和 DVI 接口输入视频信号，看等离子电视机是否可以正常显示图像。若只有在调谐器输入端和 AV 输入接口输入端送入视频信号时，图像无法显示，则故障可能是由于视频切换开关、视频解码器 VPC3230D 及相关电路损坏造成的；若只有在 VGA 接口输入视频信号时无图像，则故障可能在模 / 数转换器 MST9885B 及相关电路中；若只有在 DVI 接口输入视频信号时无图像，则故障可能在 DVI 解码芯片及相关电路中；若所有接口送入视频信号时均无图像，则故障部位可能在数字图像处理器 PWll3、等离子屏驱动信号输出电路 DS90C383等公共部分。

2.       伴音正常，无图像的故障检修实录

首先，对等离子电视机的各个接口分别输入视频信号，观察等离子显示屏，若均无任何反应，此时就可以把故障锁定在图像信号处理电路的公共部分 (PWll3、DS90C383 等)，以及等离子屏驱动电路。

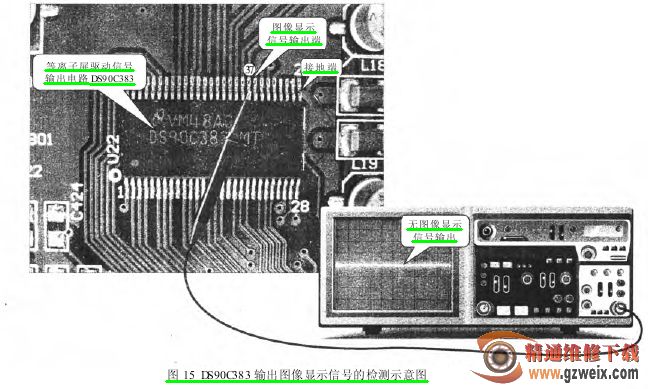

为等离子电视机的 AV 输入接口输入标准的彩条测试视频信号，首先检测 DS90C383 输出的图像显示信号是否正常，DS90C383 的37和38脚、41和42脚、45和46脚、47和48脚为四路 LVDS 图像显示信号输出端，39和40脚为 LVDS 时钟信号输出端，以37脚输出的图像显示信号为例，如图 15 所示。

测量时，发现这些引脚均无信号输出，此时可断定故障在前级电路，可排除逻辑板和等离子屏驱动电路的故障。

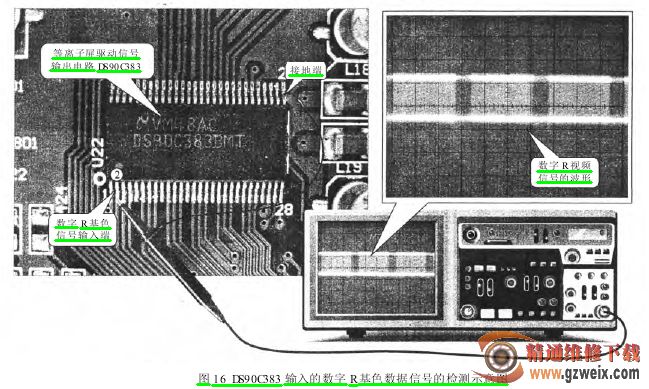

检测 DS90C383 输入的数字图像 R、G、B 信号，正常情况下，DS90C393 的②、③、50～52、54～56脚为数字 R（红）基色数据输入端：④、⑥～⑧、⑩～12、14脚为数字G（绿）基色数据输入端：15、16、18～20、22～24脚为数字 B（蓝）基色数据输入端，以检测②脚输入的数字 R基色数据信号为例，如图 16 所示。

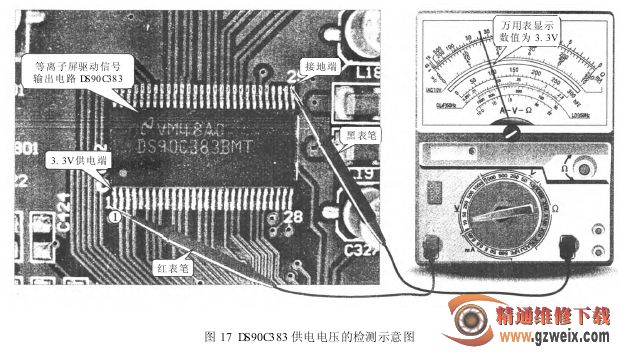

检测时，发现 DS90C383 输入端输入的数字 R、G、B信号均正常，此时，需要检测 DS90C383①、⑨、17、26、34、44脚的 +3.3 V 供电是否正常，其检测方法如图 17所示。
