( 1) 仅使用 DE 同步信号的 PDP 面板

这种 PDP 面板不需要输入行同步信号 HS 和场同步信号 VS，只需要输入 DE 作为同步信号使用即能正常工作。PDP 面板的行同步信号输入端和场同步信号端一般都需要接低电平，否则不能正常工作。

( 2) 同时使用 DE／HS／VS 同步信号的 PDP 面板

这种 PDP 面板需要同时输入有效显示数据选通信号 DE、行同步信号 HS、场同步信号 VS 才能正常工作。

( 3) PDP 面板单像素／奇偶像素数据输入模式及信号定时

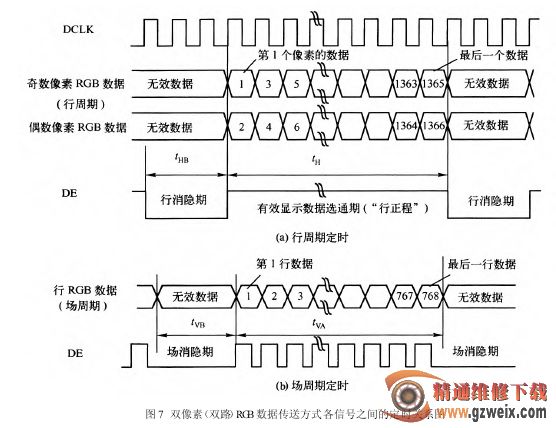

PDP 彩电主板向 PDP 面板传送 RGB 数据信号的方式有两种：一种为单像素方式(单路方式)；另一种为奇偶双像素模式(双路方式)，将 RGB 数据分为奇数像素和偶数像素两路向 PDP 面板传送。图 7 所示为双像素(双路)RGB 数据传送方式 (以 1366×768PDP 面板为例)各信号之间的定时关系图(图见下页)。

5. PDP 面板典型故障维修技法

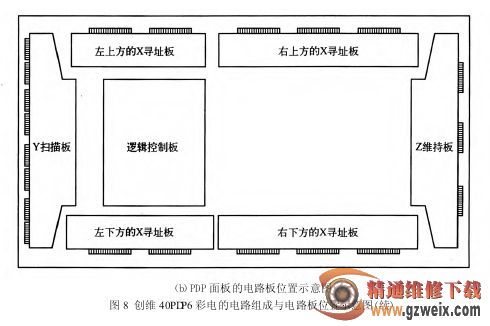

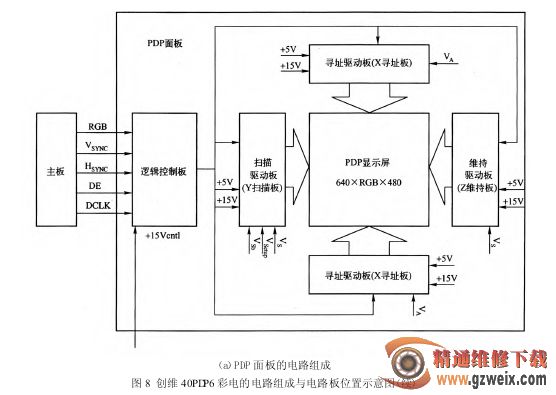

PDP 面板主要由 PDP 显示屏、逻辑控制板、扫描驱动板(扫描板)、维持驱动板(维持板)、寻址驱动板(寻址板或数据板)等组成。图 8 所示是创维 40PDP6 彩电的电路组成与电路板位置示意图。

需要说明的是，虽然不同 PDP 彩电的面板基本组成是一致的，但各驱动板的名称、位置和数量有较大差别。
