三、分析海信TLM4277液晶彩电DC- DC变换器电路

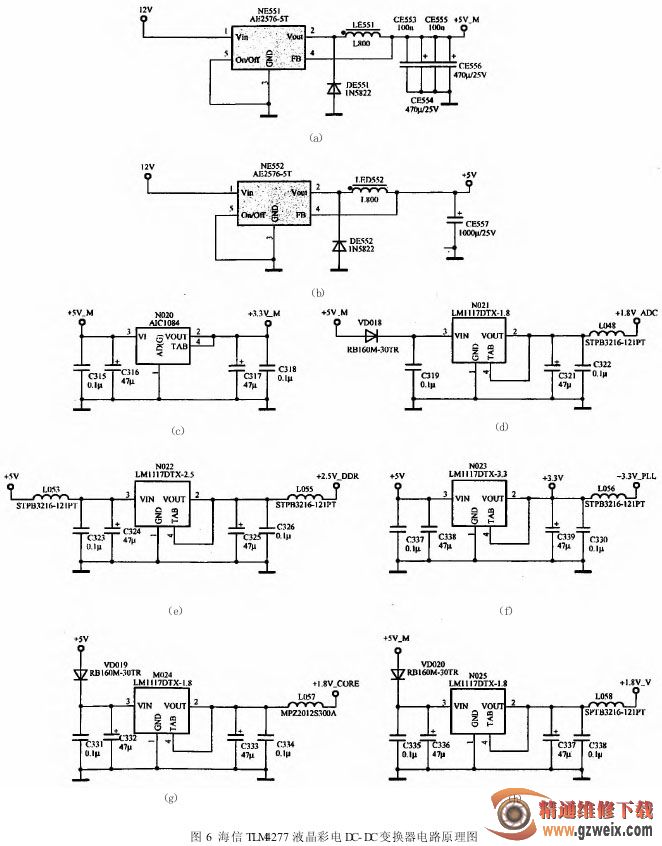

海信 TLM4277 液晶彩电 DC-DC 变换器电路如图 6所示。

NE551(AE2576-5T)和外围电路组成开关型 DC-DC变换器，可将 NE551①脚输入的 12 V 电压转换为 5 V_M电压，从 NE551②脚输出。NE551 的⑤脚为输出使能端，为低电平时，②脚输出正常；为高电平时，②脚无输出（见图 6a）。

NE552(AE2576-5T)和外围电路组成开关型 DC-DC变换器，可将 NE552①脚输入的 12 V 电压转换为 5 V电压，从 NE552②脚输出（见图 6b）。

N020(AICl084)为低压差稳压器，可将 N020③脚输入的 5 V_M 电压转换为 3.3 V_M 电压，从 N020②脚输出（见图 6c）。

N021(LMlll7DTX-1.8)为低压差稳压器，可将N021③脚输入的 +5 V_M 电压转换为 1.8 V ADC 电压，从N021②脚输出（见图 6d）。

N022(LMlll7DTX-2.5)为低压差稳压器，可将N022③脚输入的 +5 V 电压转换为 2.5 V DDR 电压，从N022②脚输出（见图 6e）。

N023(LMlll7DTX-3.3)为低压差稳压器，可将N023③脚入的 +5 V 电压转换为 3.3 V PLL- 电压，从N023②脚输出（见图 6f ）。

N024(LMlll7DTX-1.8)为低压差稳压器，可将N024③脚输入的 +5 V 电压转换为 1.8 V CORE 电压，从 N024②脚输出（图见 6g）。

N025(LMlll7DTX-1.8)为低压差稳压器，可将N025③脚输入的 +5 V_M 电压转换为 1.8 V_V 电压，从 N025②脚输出(见图 6h)。
