适用机型有：东芝 29G3SHC、34GSSHC、29G4SHC、34G4SHC、29G5DXC、38G3SHC 等大屏幕高清晰彩色电视机。

东芝 S8ES 数码高清机芯开关电源初级采用日本三肯公司推挽式厚膜电路 STR—Z4267，次级采用稳压保护专用厚膜电路 HIC—1016。开关电源无独立的副电源，副电源取自主开关电源，待机控制采用降低开关电源输出电压和关闭行振荡电源的方式。

该开关电源具有输出功率大(700 W)，稳压范围宽(90～245 V)，保护电路齐全等特点。该机芯在开关电源的初级和次级，均设有保护电路。下面以东芝29G3SHC 彩电为例，介绍开关电源和保护电路原理与维修。

另外，该机芯采用 I2C 总线控制技术，微处理器通过 I2C 总线系统对被控电路进行故障检测。当 I2C 总线系统的被测电路发生故障时，故障信息经过 I2C 总线系统将传给微处理器，微处理器会采取待机保护措施，并可通过屏幕显示故障自检信息，供维修时参考。

一、电源与保护电路工作原理

1.开关电源原理

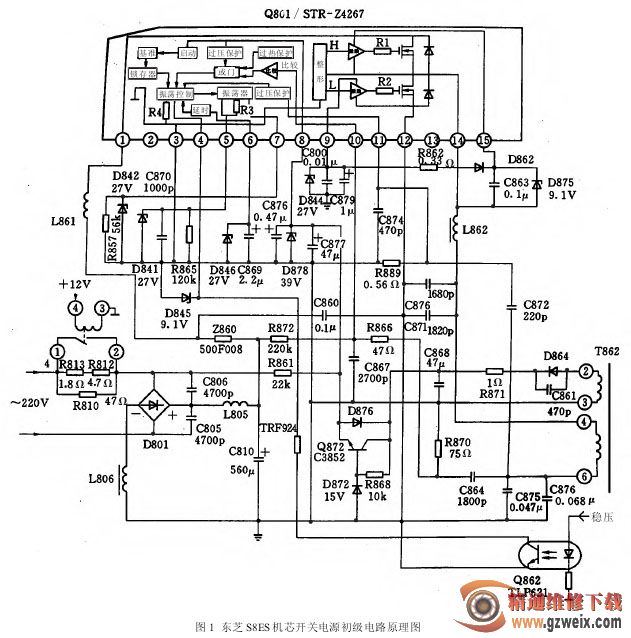

该机的开关电源初级电路如图 1 所示（图见下页），初级电路主要以厚膜电路 Q80l(STR—Z4267)为中心，其与普通电源厚膜电路的最大不同是：内部采用两只大功率绝缘栅型场效应管，且工作于推挽状态。因此具有损耗小、效率高、输出功率大等特点。

内部电路方框图见图 1 上部。开关电源次级电路如图 2 所示（图见下期），主要以 Z801(HICl016)为中心，组成稳压、待机、保护电路。内部电路方框图见图 2下部。

（1）振荡电路

市电 220 V 交流电压经过 R8l0、R812、R813 限流，全桥 D801 整流、L805、C810 滤波后，产生约 300 V 的直流电压。300 V 直流电压经 Z860、L861 加到 Q80l 的①脚内部的推挽输出电路；同时经 R861 降压、D801 的左下臂二极管整流、C877、C876 滤波后，产生约 16 V的直流电压，送到 Q801 的⑧脚内部振荡、稳压电路，作为启动电压。振荡电路得电后，不能马上进入振荡状态，还要在 Q80l 的⑥脚外部 C869 和内部延迟电路的控制下，延迟一定时间后，才能进入工作状态开始振荡，以避免开机的瞬间给末级推挽场效应开关管造成电流冲击。

振荡电路工作后，其产生的脉冲电压经整形、激励后，推动末级推挽式场效应开关管轮流工作，从 Q80l的14脚向开关变压器 T862 的④～⑥绕组输出脉冲电流，在 T862 各绕组中产生感应电压，经各自的整流、滤波电路产生直流电压后，为整机负载电路供电。其中 T862②～③绕组的感应电压经 D864 整流、C868 滤波后，产生约 41 V 的直流电压。该电压经 Q872、D872 稳压后，产生约 17 V 的直流电压，替代开机瞬间的由 D801、R861、C877 提供的启动电压，为 Q80l 的⑧脚内部振荡、稳压电路供电。Q801 内部振荡电路工作时，⑦脚和⑤脚外部的 R857、C870、R865 为外接定时元件，决定振荡电路的工作频率。

2. 稳压电路

稳压电路由厚膜电路 Z801(HICl016)内部取样误差放大电路和外部 Q883、光电耦合器 Q862 组成，对Q80l 的振荡电路频率，达到稳压的目的，如图 2 所示(图 2 见下期)。Z80l 内部的 Q1、ZDl 和 R3、R2、R472 组成取样误差放大电路，对 +B(125 V)电压进行取样和比较，从 Z801 的③脚输出误差电压，通过 Q883、光电耦合器 Q862 加到 Q80l 的④脚。

当 +B 电压升高时，取样电路送给 Q1 的基极电压升高，与 Q1 的发射极基准电压 6.2 V 比较后，Q1 的电流增加，Q883 和 Q862 的电流增加，光电耦合器 Q862内部三极管的内阻变小，使 Q80l 的④脚流出的电流增加，Q80l 内部振荡频率降低，开关电源输出电压降到正常值 125 V；反之，当 +B 电压降低时，上述电路做相反的动作，输出电压上升到正常值 125 V。
