三、开关电源板级代换方法
“开关电源的板级代换法”是指用开关电源模块对开关电源的部分电路进行整体代换。目前，市场上有各种开关电源模块出售，图 1 所示是一种三线开关电源模块实物图。
1. 用开关电源模块维修开关电源的接线方法

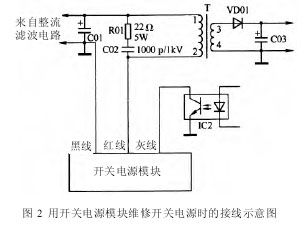

图 2 所示是用开关电源模块维修开关电源时的接线示意图。
这里使用的开关电源模块共有三条引线，分别是红线、黑线和灰线。图 2 中的 C01、C02、C03、VD01、R01、T、IC2 均为故障机开关电源元器件。开关变压器T 的绕组 2 端接原开关管漏极(或厚膜电路内部开关管的漏极脚)，现接开关电源模块红线；黑线则接至市电整流后直流电压接地端(热地端)；灰线用于连接控制关机或接原开关电源用于稳压控制的光电耦合器的一端。
按以上方法接好线后，再将故障机用于控制稳压的晶体管、场效应管及电源控制芯片或厚膜电路等元器件全部拆除或开路，原故障机开关变压器“二次”侧的整流、滤波电路保持不变。改接完成后，即可通电试机，适当调整开关电源的输出电压电位器，使各路输出正确的电压。需要说明的是，开关电源模块中也有一个用于调整输出电压的电位器，两个电位器均可调整输出电压的高低。
使用“开关电源模块法”维修有故障的开关电源时，必须将原电路中的舍弃元器件彻底拆除或开路。开关变压器中有的绕组可能闲置无用，与这些绕组相连的元器件必须拆除干净，否则，改装后的电路可能工作不稳定，如出现无规律自动关机等异常现象。在通电情况下对输出电压电位器进行调整时，应使用绝缘良好的塑料柄螺丝刀，并最好使用 1∶1 的隔离变压器将待修彩电与市电电网隔离开，以确保安全。
2. 开关电源模块内部电路解密
实际上，用开关电源模块维修代换彩电开关电源时，没有必要了解开关电源模块内部电路的原理，只需简要了解前面介绍的接线方法即可。
在这里介绍开关电源模块的内部电路原理，目的有两个：
一是帮助读者在维修代换时做到手动心明，能够根据不同的开关电源电路，做到灵活代换，灵活接线；
二是帮助读者进一步理解彩电开关电源的原理。目前市场上出售的开关电源模块，其电路不尽相同，下面以控制芯片采用 UC3842 的开关电源模块为例进行介绍，有关电路如图 3 所示(图见下期)。
UC3842 是电流模式⑧脚单端 PWM 控制芯片，其内部电路框图与引脚功能与前面介绍的 UC3843 相同。
