一、保护电路工作原理

该系列彩电利用 STR-Z4479(Q801)内部的保护功能，在开关电源初级设计了过压保护、过流保护和过热保护电路。电路比较简单，主要保护电路均在STR-Z4479 内部，本文不再叙述。本文主要对 HIC—1026A(Z801)待机方式保护电路和扫描电路设置的保护电路进行介绍。

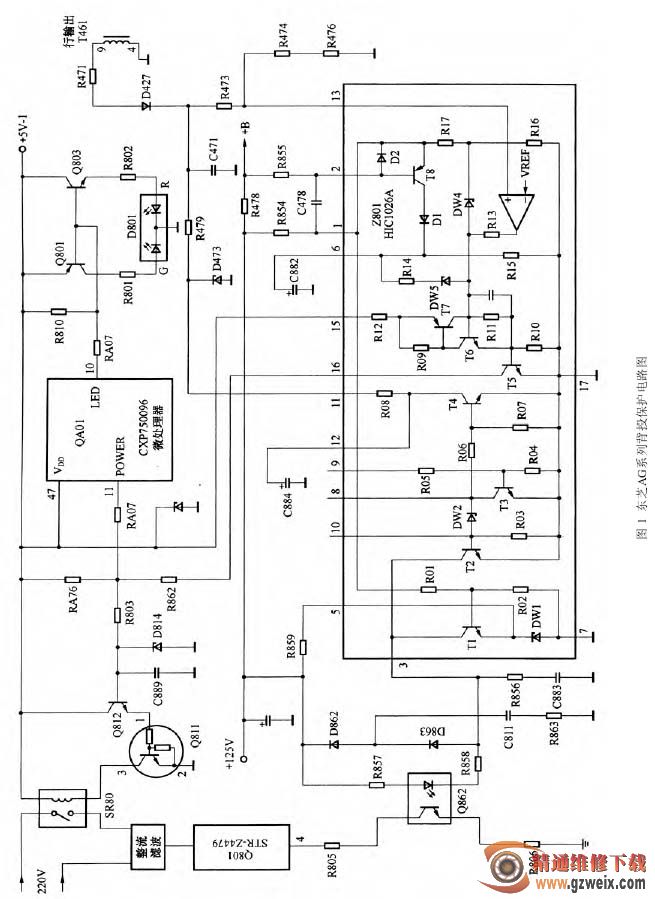

在开关电源的次级不但围绕 HIC-1026A 保护功能，设计了 +B 过压保护、+B 过流保护、行输出过压保护电路，还在扫描、会聚电路中，设有过流保护和场输出异常保护电路。由 HIC-1026 组成的稳压、待机、保护电路如图 1 所示。

1.稳压与待机电路

(1)稳压电路

厚膜电路 STR-Z4479 的④脚是稳压控制输入端，通过改变④脚外部的偏置电阻，改变 Q80l 内部 OSC（振荡器）的振荡频率，达到稳压的目的。当④脚外部的偏置电阻减小时，OSC 振荡电路输出的脉冲频率降低，开关电源输出电压下降；反之，当④脚外部的偏置电阻增加时，OSC 振荡电路输出的脉冲频率升高，开关电源输出电压上升。

稳压环路由 HIC—1026A 的③、⑤、⑦脚内部误差放大器、光电耦合器 Q862 和 STR-Z4479 的④脚内部CONT（控制）电路组成。取样电压取自 +B（120 V），取样误差放大电路在 HIC-1026 内部，以 T1 为核心。+B（120 V）加到 HIC-1026 的①脚内部，由 T1 基极 R01、R02 取样并与发射极 DWI 提供的基准电压比较，经 T1取样及误差放大后，从③脚输出控制电压，通过“光耦”Q862 控制STR-Z4479 的④脚偏置电阻，达到稳压的目的。

(2)待机控制电路

该系列彩电具有独立的副电源，待机采用切断主开关电源交流供电的方式。HIC—1026A 的⑧～12脚内部设有降低主电源电压的待机控制电路，但该系列彩电没有采用，另行设计了切断主电源供电的待机电路。其待机控制电路由微处理器 QA01(CXP750096)待机控制端11脚及其外部的 Q812、Q811 和继电器 SR80 组成。

接通电源后，副电源首先工作，向微处理器 QA01控制电路提供 15 V-1 工作电压，QA01 进入工作状态，从11脚输出 5 V 高电平开机电压，Q812、Q811 获正向电压导通，将继电器 SR80 吸合，触点闭合，接通主开关电源的市电供电电源；同时 QA01 的⑩脚（指示灯控制端）输出 0 V 低电平，使外部 Q801 导通，点亮面板上的双色发光管 D801 内部 G 管，指示灯显示绿色，表示进入开机（ON）状态。
