按下“POWER”按键时，QA01 从11脚输出 0 V 低电平，Q812、Q811 截止，继电器 SR80 释放，触点断开，切断主开关电源的供电电源；同时 QA01 的⑩脚（指示灯控制端）输出 5 V 高电平，使外部 Q80l 截止，Q803 导通，点亮面板上的双色发光管 D801 内部 R 管，指示灯显示红色，表示进入待机（OFF）状态。

2.HIC-1026A 保护电路

在 HIC-1026A 内部设有模拟晶闸管电压翻转电路和完善的过流、过压保护电路，保护电路与外部的待机控制电路相连接。当检测到故障时，模拟晶闸管导通，迫使待机控制电路启动，进入待机保护状态。

(1)保护执行电路

保护执行电路由 HIC-1026A 内部 T6、T7 构成的模拟晶闸管电路和 T5 组成，并通过 R862 与待机控制电路的相连接。当故障检测电路检测到故障时，向 T6、T7 模拟晶闸管电路送入触发电压，T6、T7 导通，并引起 T5 导通，将待机控制电路 Q812 基极电压拉低，Q812、Q811 截止，继电器 SR80 释放，切断主电源的供电，进入保护状态。

(2)+B 负载过流检测

+B 负载过 流 检 测 由 过 流 取 样 电 阻 R478 和HIC-1026A 的②脚内部 T8、D1、稳压二极管 DW5 组成。当 +B 负载电路发生短路漏电故障，使输出电流增加时，在取样电阻 R478 上的电压降增加，T8 导通集电极变为高电位，将稳压二极管 DW5 击穿，通过 R14 向保护执行电路送入触发电压，进入保护状态。

(3)+13 过压保护电路

由 HIC-1026A 的①脚内部的分压电路 R17、R16 和稳压二极管 DW4 构成。+B 电压正常时，分压电路 R17、R16 中点的电压略低于稳压二极管 DW4 的稳压值，DW4截止，对保护电路不产生影响；当 +B 电压异常升高超过保护设计值时，分压电路 R17、R16 中点的电压超过稳压二极管 DW4 的稳压值时，DW4 击穿，向保护执行电路送入触发电压，进入保护状态。

(4)行输出过压保护电路

行输出变压器 T461 的⑨～④绕组的感应电压，经D427 整流、C471 滤波后，通过 R473、R474、R476 分压送到 HIC-1026A 的13脚内部比较放大电路正相输入端。行输出电压正常时，输入到 HIC-1026A 的13脚内部比较放大电路正相输入端的电压低于反相基准电压，比较放大电路输出低电平，对保护电路不产生影响：因电源电压升高、逆程电容开路等原因造成行输出电压升高，“X 射线”增强时，行输出变压器 T461 的⑨～④绕组的感应电压也随之升高，当输入到 HIC-1026A 的13脚内部比较放大电路正相输入端的电压高于反相基准电压时，比较放大电路输出高电平，向保护执行电路送入触发电压，进入保护状态。

3.扫描会聚系统保护电路

(1)+32 V和+16 V会聚电源过流保护电路

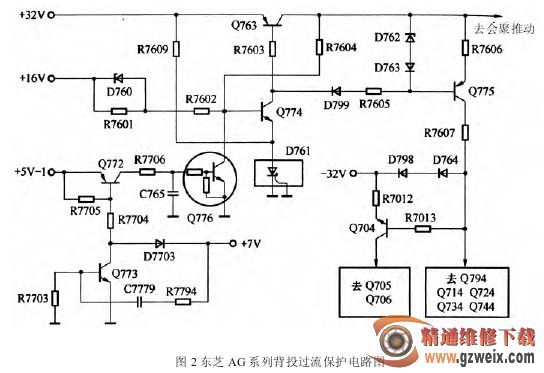

在 +32 V 和 +16 V 电源供电回路中，均设有快速熔断保险电阻，当会聚电路发生严重短路故障时，保险电阻熔断，达到保护的目的。当会聚电路发生较轻微的过流故障时，由图 2 所示的过流保护电路进行保护。

+32 V 和 +16 V 电压正常时，Q774 的发射极电压由三端稳压器 D761 锁定不变，+16 V 电压经 R7601、R7602 为 Q774 的基极提供偏置电压，Q774 导通，引起Q763、Q775 导通。其中 Q763 导通为会聚功放电路提供电源，Q775 导通迫使 Q704、Q714、Q724、Q734、Q744、Q749 导通，为六路会聚功放电路提供偏置电压，使会聚电路进入故障状态。

当会聚电路发生、过流故障时，+32 V电压大幅度下降，D761 截止，Q774 发射极断开而截止，引起 Q763、Q775 截止，切断会聚电路的供电和正向电压；+16 V 电压负载电路发生过流故障时，+16 V 电压大幅度下降，Q774 失去正向偏置电压，Q774 截止，也会引起 Q763、Q775 截止，切断会聚电路的供电和正向电压，会聚电路停止工作，达到保护的目的。
