检修东芝AG系列背投保护电路(一)
来源:本站整理  作者:佚名  2012-07-29 17:01:05


(2)场输出异常保护电路

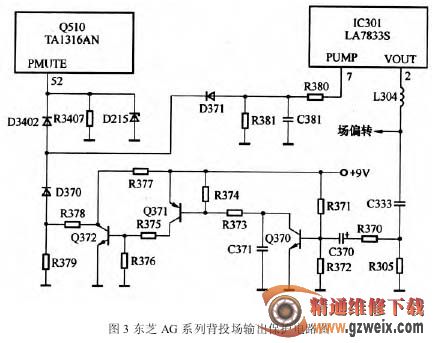

场输出异常保护电路如图 3 所示。场输出电路 IC301(LA7833S)采用±16V 双电源供电,正常时输出端②脚有 580 VP-P的脉冲电压。②脚的脉冲电压经 C333、C370 耦合、R305、R370取样,送到 Q370 的基极。



场输出电路正常时,IC301②脚输出的脉冲电压使 Q370、Q371、Q372 导通,Q372 的集电极为低电平,D370、D3402 均截止,Q510(TAl316AN)的52脚(检测端)为低电平,Q510 正常工作;场输出电路失常,②脚输出的脉冲大幅度下降时,Q370、Q371、Q372 均截止,Q372 的集电极变为高电平,D370、D3402 导通,向Q510 的52脚输入高电平,Q510 内部保护电路启动,关断26、27脚的行、场激励脉冲,迫使扫描电路停止工作,达到保护的目的。





另外,场输出电路 IC30l 的 ⑦ 脚 场逆 程 脉 冲 电 压 也 通过 R380、D371、D3402送到 Q510 的52脚。



IC301 的⑦脚电压正常时很低,D371截止,对 Q510 的52脚电压不产生影响。



当 场 输 出 电 路IC301 失常,⑦脚电压变为高电平时,通过R380、D371、D3402 向Q510 的52脚输入高电平,Q510 内部保护电路启动,关断26、27脚的行、场激励脉冲,迫使扫描电路停止工作,达到保护的目的。
