液晶彩电的 DC-DC 变换器也称直流—直流变换器，主要分为两种类型：一种是线性稳压器；另一种是开关型 DC-DC 变换器。二者各有优缺点，适用于不同的场合。

DC-DC 变换器一般安装在主板上，也有的分散安装在主板、开关电源板等多个电路板上。

一、线性稳压器

线性稳压器主要包括普通线性稳压器和低压差线性稳压器(Low Dropout Regulator，LDO)两种类型。它们的主要区别是：普通线性稳压器(如常见的 78 系列三端稳压器)工作时要求输入与输出之间的压差值较大(一般要求 2～3 V 以上)，功耗较高：而 LDO 工作时要求输入与输出之间的压差值较小(可以为 1 V 以下，甚至更低)，功耗较低。

1.线性稳压器基本工作原理

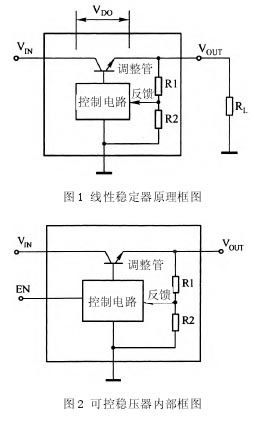

线性稳压器是通过输出电压反馈，经误差放大器等组成的控制电路来控制调整管的管压降 VDO(即压差) 来达到稳压的目的，如图 1 所示。它的特点是：

VIN＞VOUT，且调整管工作在线性区(线性稳压器因此得名)。当输入电压的变动或负载电流的变化引起输出电压变动时，可通过反馈及控制电路，改变 VDO的大小，使输出电压 VOUT基本不变。

无论是普通线性稳压器，还是 LDO 稳压器，其工作原理是一致的，不同的是：二者采用的调整管结构 不 同 ，从而使 LDO 比普通线性稳压器压差更小，功耗更低。

有些液晶彩电中使用的线性稳压器，设有输 出 控 制端。也就是说，这种稳压器输出电压受控制端的控制。图 2 所示是可控稳压器的原理框图。图中的EN(有时也可用符号 SHDN 表示)为输出控制端，一般由微处理器加低电平(或高电平)使 LDO 关闭(或工作)，关闭电源状态下，耗电约 1μA。

2.线性稳压器的特点

线性稳压器具有成本低、封装小、外围器件少和噪声小的特点。线性稳压器的封装类型很多，非常适合在液晶彩电中使用。对于固定电压输出的使用场合，外围只需 2～3 个很小的电容即可构成整个方案。

超低的输出电压噪声是线性稳压器最大的优点。输出电压的纹波不到 35μV，又有极高的信噪抑制比，非常适合用于对噪声敏感的小信号处理电路供电。同时，在线性电源中因没有开 / 关时大的电流变化所引发的电磁干扰(EMI)，所以便于设计。

线性稳压器的缺点是效率不高，且只能用于降压的场合。线性稳压器的效率取决于输出电压与输入电压之比 η=Vo：Vi。例如，对于普通线性稳压器，在输入电压为 5 V 的情况下，输出电压为 2.5 V 时，效率只有50％。看来，对于普通线性稳压器，约有 50％的电能被转化成热量流失掉了，这也是普通线性稳压器工作时易发热的主要原因。对于 LDO，由于是低压差，因此效率要高得多。例如，在输入电压为 3.3 V 的情况下，输出电压为 2.5 V 时，效率可达 76％。所以，在液晶彩电中，为了提高电能的利用率，采用普通线性稳压器较少，而采用 LDO 的则较多。

二、开关型 DC-DC 变换器

液晶彩电中的开关型 DC-DC 变换器主要有电感式DC-DC 变换器和电容式(电荷泵式)DC-DC 变换器。这两种 DC-DC 变换器的工作原理基本相同，都是先储存能量，再以受控的方式释放能量，从而得到所需的输出电压。不同的是，电感式 DC-DC 变换器采用电感储存能量，而电容式 DC-DC 变换器采用电容储存能量。

由于开关型 DC-DC 变换器工作在开关状态，因此，变换效率较高，功率消耗较小，缺点是输出电压波纹较大。

电容式 DC-DC 变换器的输出电流较小，带负载能力较差。因此，在液晶彩电中，一般采用电感式开关型DC-DC 变换器。

对于开关型 DC-DC 变换器，按照输入／输出电压的大小和极性，又分为升压式、降压式和反转式三种：当输入电压低于输出电压时，称为升压式，主要为 LED背光源供电：当输入电压高于输出电压时，称为降压式，这种方式应用最广，主板、液晶显示屏的供电电路一般均采用这种方式；当输出电压与输入电压极性相反时，称为反转式，这种供电电路可输出负电压，主要为液晶显示屏栅—源驱动电路供电。
