怎样维修海信液晶彩电电源板?

一、电源板工作原理

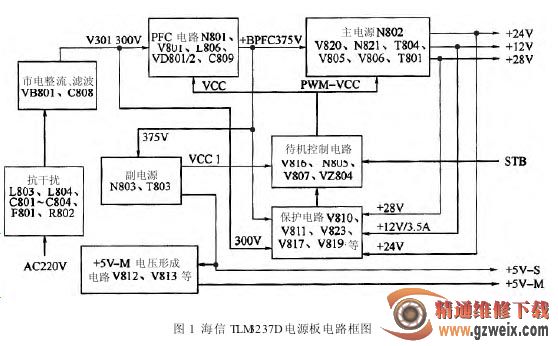

TLM3237D 电源板电路框图如图 1 所示，分为三部分：一是以厚膜电路 N803(NCPl207)和 MOSFET(开关管)V809 为核心组成的副开关电源，为主板上微处理器控制系统提供 +5 V-S、5 V-M 供电，同时为 PFC（功率因素校正）电路和主开关电源驱动控制电路提供 VCC工作电压；二是以驱动控制电路 N801(NC-Pl653)和MOSFET(开关管)V801为核心组成的 PFC 电路，校正后，为主开关电源提供约 375 V 的 +BPFC工作电压；三是以驱动 控 制 电 路 N802(NCPl217)、推动电路V820、V821、T804 和MOSFET(开关管)V805、V806 为核心组成的主开关电源，为负载电 路 提 供 +24 V、+28 V、+12 V/3.5 A的电压。待机采用切断主开关电源 VCC供电的方式，主开关电源停止工作。

通电后，市电整流、滤波后，在 V301 点产生约 300 V脉动电压，经 PFC 充电电路后，形成稳定的 +300 V 电压，给 N803 为核心副开关电源供电，副开关电源首先启动工作，为主板控制系统提供 +5 V-S 电压，指示灯点亮；控制系统获电工作后，为电源板送入开机控制电压，副开关电源产生的 VCC电压，经待机控制电路控制后，为 PFC 驱动电路提供 VCC工作电压，为主电源提供PWM．VCC工作电压。上述电路启动工作，其中 PFC 电路工作后，将市电整流、滤波后，V301 的 300 V脉动直流电压提升到约 375 V，产生 +BPFC电压，为主、副电源供电；主开关电源启动后，为主电路板和背光灯逆变器板提供+24 V、+28 V、+12 V/3.5 A电源。同时主开关电源 12 V 电压的产生，使副开关电源“二次”侧的 +5 V-M 电压产生电路启动工作，向主板信号处理电路提供 +5 V-M 电压，整机进入开机收看状态。

TLM3237D 电源板在电源“二次”电路依托待机控制电路设有以模拟晶闸管为核心组成的过电压、失电压保护电路。当开关电源发生过电压故障或负载电路发生短路故障，造成输出电压过电压或失电压时，保护电路启动，迫使待机控制电路动作，进入待机保护状态；在开关电源的“一次”电路设有市电欠电压保护和 375 V过电压保护电路，发生欠电压或过电压故障时，迫使待机 Vcc 控制电路动作，进入保护状态。

1. 副开关电源

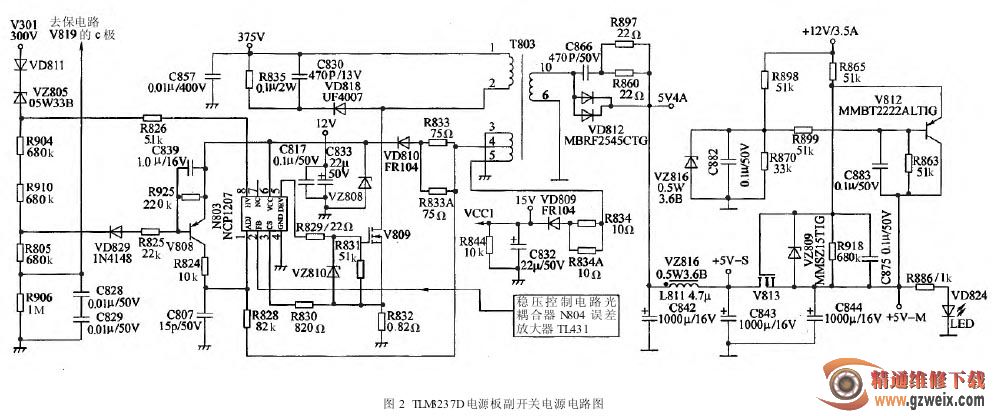

TLM3237D 电源板副开关电源电路如图 2 所示。由振荡、稳压、驱动、输出电路N803，MOSFET 开关管 V809、开关变压器T803 和稳压控制电路组成。一是在 T803的“二次”侧冷地端产生 +5 V-S 电压，为主板上的微处理器控制系统提供电源；开机后产生 +5 V-M 电压，为小信号处理电路供电；二是在热接地端输出 +15 V 的 VCC电压，为 PFC 驱动电路提供 Vcc 工作电压，为主开关电源提供 PWM-VCC工作电压。

(1)NCPl 207 简介

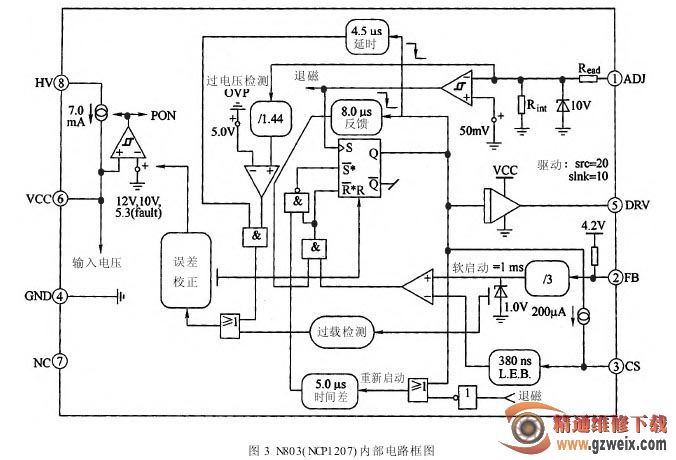

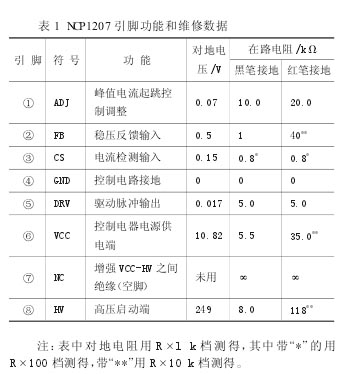

N803(NCPl207)是安森美半导体公司推出的准谐振电流模式 PWM 控制器，具有集成度高、待机能耗低等优点。现已广泛应用于 CRT 彩电、液晶彩电及彩显等电器的开关电源中。N803 内部电路框图如图 3 所示。内集成有：HV 高电压流源、软启动电路、基准电压源、时钟发生器、振荡器、驱动输出级和欠电压、过载保护等电路。N803 引脚功能和在本电源应用时实测对地电压、对地电阻见表 1 所示。
