如何维修TCL液晶彩电逆变器板?

一、逆变器板工作原理

1.逆变器电路

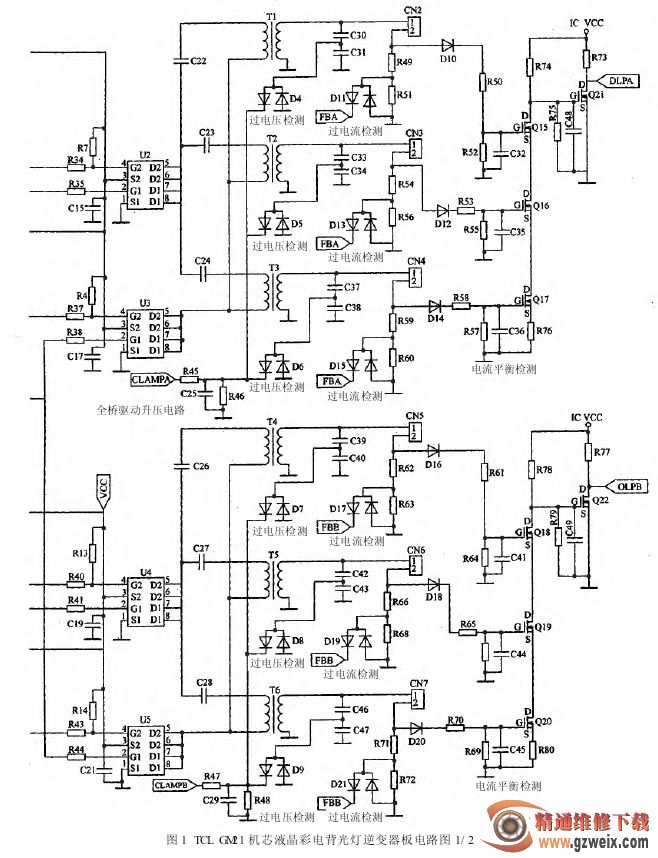

TCL GM2l机芯液晶彩电的背光灯逆变部分如图 1所示。主要由振荡控制电路、激励与全桥驱动升压电路组成。将 +12 V 直流电压转换为接近于正弦波的交流高压，一个通道的电路可以驱动 3 根灯管，整个电路可以同时驱动 6 根灯管，分别通过接插件 CN2

～CN4 及 CN5～CN7与背光灯管相连，去点亮液晶显示屏内部的 6 只背光灯。

（1）振荡与控制电路

振荡与控制电路以 Ul(BIT3106)为核心的内外部电路构成。一个 BIT3106（集成电路）可同时输出 A、B两通道的脉冲信号，并且还可以采用多个 BIT3106 同步工作，去驱动升压输出电路。

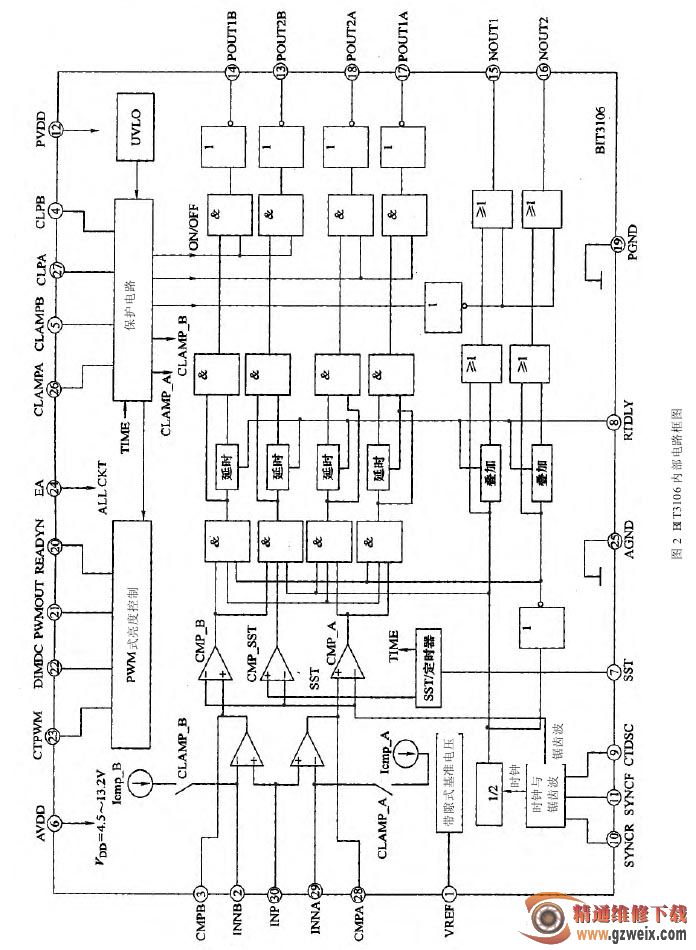

①BIT3106 是背光灯高压逆变 PWM（脉宽调制）控制芯片，其内部电路框图如图 2 所示。内置有 RC 振荡器、保护电路、稳流取样放大电路、脉宽调制电路、多路输出放大电路，可提供多路驱动脉冲输出，由于要求各灯管同时点亮，不可有时差，BIT3106 含有多个并联使用的同步工作控制电路，用于控制多只灯管同时被驱动点亮；具有过电流、过电压保护功能。
