东芝高清机芯保护电路的原理是什么?

3.待机电路

待机控制电路由微处理器 QA01 的⑦脚、Q830 和Z80l 内部的 Q3、Q4、ZD2、Q2 组成。待机控制电路主要控制两种电源改变状态：一是控制主开关电源输出电压，待机电路通过稳压环路的 Q883、Q862，对主开关电源的 Q80l 实施控制，开机时输出额定高电压 125 V，待机时降到额定值的 1/2 左右；二是控制行振荡和小信号处理电路的电源，待机电路对行振荡稳压电路Q430 和小信号处理稳压电路 Q420、Q830 进行控制，开机时向行振荡和小信号处理电路提供电源，待机时切断行振荡和小信号处理电路的电源。

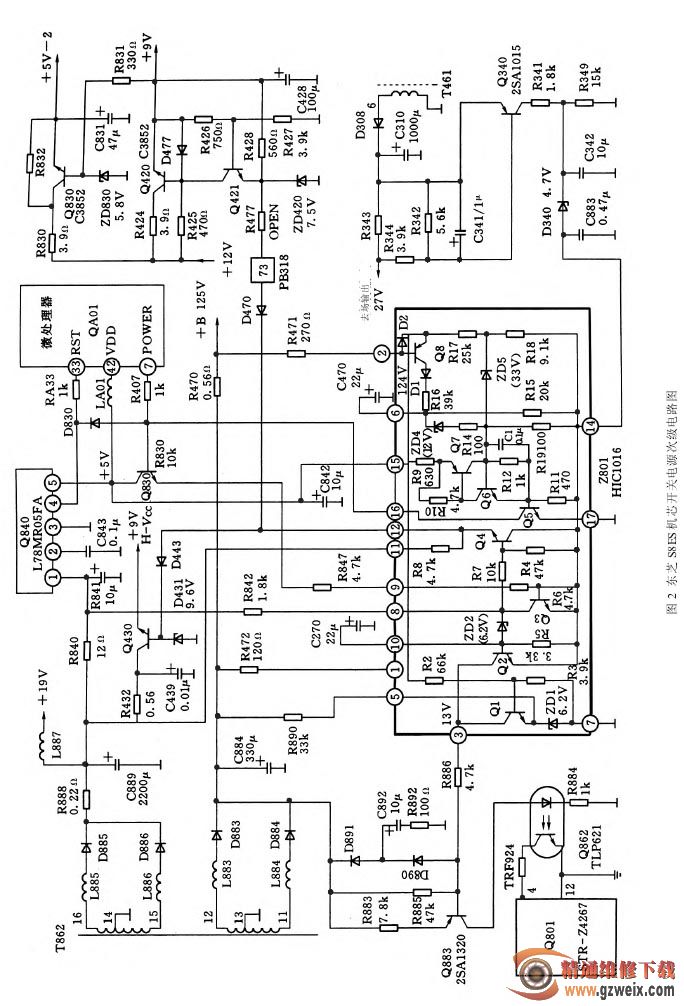

开机状态，QA01 的⑦脚(待机控制端)输出高电平 5 V，Q830 导通，Q830 发射极输出高电平，通过R847 送到 Z801 的⑨脚，使内部 Q3 获正向偏置电压而饱和导通，集电极电压降低，ZD2 和 Q2 截止，对稳压环路不产生影响，开关电源在稳压电路的控制下，输出高电压；在 Q3 集电极降低的同时，Q4 因无正向偏置电压而截止，19 V 电源通过 R8 和 D443 向行振荡控制电路Q430 提供正向偏置电压，Q430 导通，向行振荡电路提供电源，行输出电路工作；在 Q4 截止时，D470 反向偏置，对小信号处理电路板上的 Q420 稳压电路不产生影响，Q420 通过 R425 和 Q421、ZD420 获得正向偏置电压，向小信号处理电路提供 +9 V 电压；+9 V 电压输出后，通过 R831、ZD830 向 Q830 稳压电路提供偏置电压，Q830 导通稳压，向小信号处理电路提供 +5 V 工作电压，整机进入正常工作状态（参见图 2）。

待机时，QA01 的⑦脚输出低电平 0 V，Q830 截止，发射极输出低电平，Z801 内部 Q3 无偏置电压而截止，集电极电压升高，ZD2 击穿，向 Q2 提供正向偏置电压，Q2 饱和导通，通过 R886 使稳压环路的 Q883、光电耦合器 Q862 饱和导通，Q862 内部三极管的内阻变小，使Q801 的④脚流出的电流大增，Q801 内部振荡频率明显降低，开关电源输出电压下降到正常值的 1／2 左右；在 Q3 集电极升高的同时，也向 Q4 提供正向偏置电压，使 Q4 导通，切断了行振荡控制电路 Q430 的正向偏置电压，Q430 截止，停止向行振荡电路提供电源，行输出电路停止工作；Q4 导通同时，也使 D470 获正向偏置电压而导通，将小信号处理电路板上 Q421 发射极电压拉低，Q421 饱和导通，D420 基极失去偏置电压而截止，停止向小信号处理电路提供 +9 V 电压；由于无 +9 V 电压输出，Q830 稳压电路失去偏置电压，Q830 也截止，停止向小信号处理电路提供 +5 V 工作电压，整机进入待机状态。
