康佳中华屏二合一电源如何维修?

一、适用机型

康佳 LCl9AS69、LC22CS26、LC22ES20GV、LC22ES61、LC22ES61GV、LCl91TS66AB、LCl9HS66B 等。

二、电源方案简介

该二合一电源的控制部分采用 OB2269CP，逆变器控制电路采用 TL494C 集成电路。

三、电路原理图

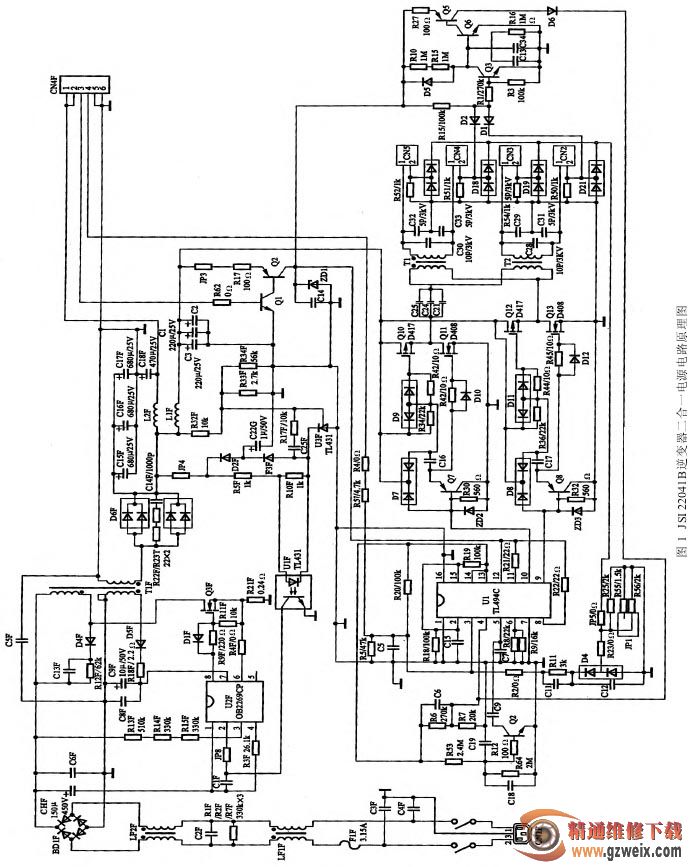

电路原理图如图 1 所示。

四、实物电路板标注图

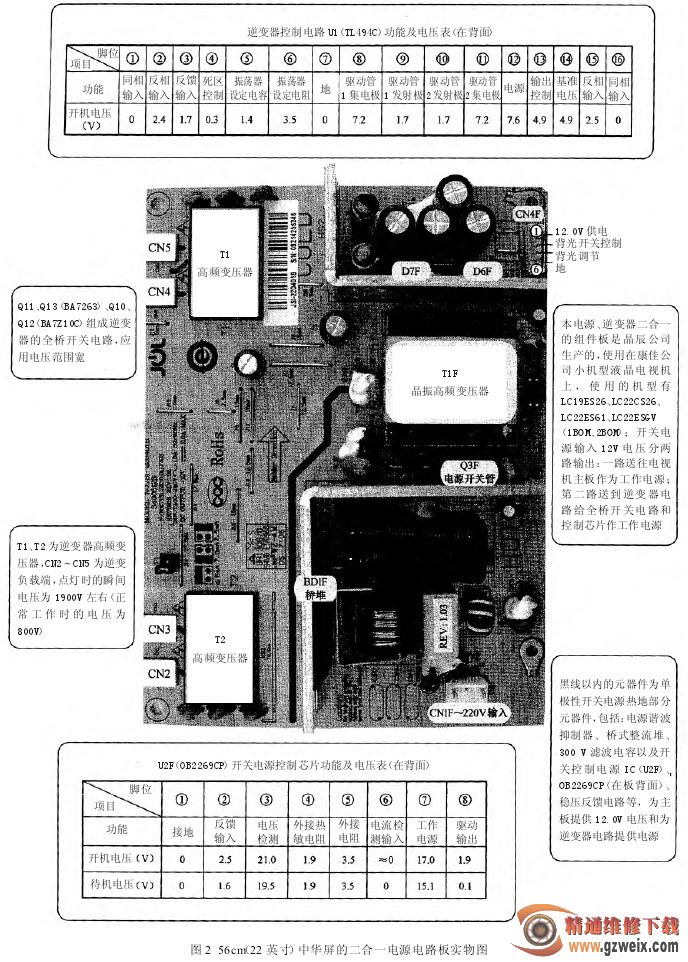

实物电路板标注图如图 2 所示。
