详解液晶彩色电机开关电源的维修技巧(中)
来源:本站整理  作者:佚名  2012-08-25 11:57:16

怎样维修液晶彩电开关电源?

( 1)启动与振荡电路

由红线来的 300 V 直流电压经启动电阻 R1 降压后,加到 ICl(UC3842)的⑦脚,当⑦脚电压达到 16 V时,UC3842 的⑦脚内的基准电压发生器产生 5 V 基准电压,从 IC1⑧脚输出,经 R4、C2 形成回路,对 C2充电到一定值时,C2 就通过 UC3842 迅速放电,在IC1④脚上产生锯齿波电压,送到内部振荡器,从IC1⑥脚输出脉宽可控的矩形脉冲,控制开关管 V1工作在开关状态。

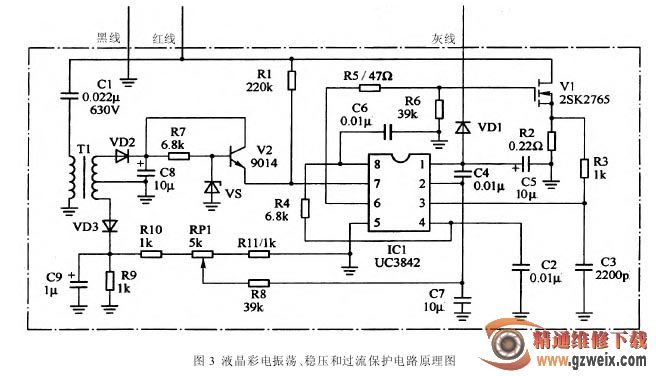

电路启动工作后,开关变压器 T1“一次”绕组的感应电压经电容 C1 耦合至脉冲变压器 T1“一次”绕组,T1“二次”侧感应的脉冲电压经二极管 VD2 整流、电容 C8 滤波后,得到直流电压,由 12.6 V 稳压二极管VS 和射极跟随器 V2 稳压后,输出 12 V 电压,送到UC3842 的⑦脚(电源端),取代启动电路,为 UC3842提高启动后的工作电压(参见图 3)。



( 2) 稳压控制电路

脉冲变压器 T1“二次”绕组感应的电压经二极管 VD3 整流、C9 滤波后,产生直流电压,用于稳压取样电压。由于变压器 T1 各绕组上的电压成一定的比例关系,因此,耦合到脉冲变压器 T1 绕组上的电压,以及经 VD3 整流、C9 滤波获得的取样电压如实反映了开关电源输出电压的高低。该取样电压经电阻 R10、R11 和电位器 RPl 分压后,送至 UC3842的②脚,在 UC3842 内部,经误差放大器放大后,通过后续电路改变 IC1⑥脚输出的脉冲占空比,从而调整输出电压。



具体控制过程是:电源输出电压 UO↑→IC1②脚的取样电压↑→IC1①脚的电压↓→IC1⑥脚输出脉冲的高电平时间↓→开关管 V1 导通时间↓→电源输出电压 UO↓。若电源电压输出端电压下降,则稳压过程相反。在图 3 电路中,RPl 为输出电压可调电位器,调节它可改变输出电压的高低。



采用此开关电源模块代换时,由于开关变压器及其“二次”侧的整流、滤波电路没有更换或改变,所以,只要主输出回路的输出电压调整好,其他各路输出自动生成正确的电压。



从以上分析可知,此开关电源模块采用了间接取样电路,即取样电压取自脉冲变压器 T1 感应的电压,用于直接取样的灰线并未发挥作用。实际上,故障机如果没有光电耦合器,将开关电源模块的灰线悬空,电源也能正常工作,即所谓最简工作模式。



( 3) 过电流保护电路

UC3842 的③脚是电流检测输入端,经电阻 R3 接到场效应管 V1 的 S 极,当因负载过重等原因使 V1 电流增加时,其 S 极电阻 R2 上的压降增加,使 S 极电压上升,引起 IC1③脚(电流检测端)电压升高,当电压上升到1 V 时,IC1③脚内部电流检测电路控制并切断 IC1⑥脚的脉冲输出,达到过电流保护的目的。
