如何检测彩色电视保护电路?

一、保护电路基础知识

彩色电视机中的电源电路、行输出电路、伴音功放电路、场输出电路等，工作于高电压或大电流状态，故障率较高，且上述电路的损坏，往往波及其他电路连锁损坏。为了避免故障扩大，在彩色电视机中，多设有保护电路，对上述高电压、大电流电路的工作状态进行监测，当被监测电路发生过压、过流等现象时，采取保护措施。

彩电中的保护电路结构大多由故障检测电路、电压翻转电路、保护执行电路三部分构成。故障检测电路对被检测的电压或电流进行检测，并将检测结果送到电压翻转电路，当被检测的电压或电流超过设定值时，故障检测电路将检测后的故障信息送往电压翻转电路，产生保护控制电压，驱使保护执行电路动作，迫使被保护电路退出工作状态或进入相应的保护状态，达到保护的目的。

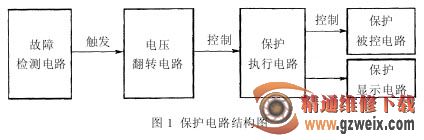

图 1 是常见保护电路的结构图，在实际的彩电保护电路中，根据需要有所增减。如有的故障检测电路兼作保护电压翻转电路，有的保护电压翻转电路兼作保护执行电路等。

维修保护电路，首先要确定保护电压翻转电路是否发生翻转，输出保护启动电压，然后确定是哪个检测电路向翻转电路送入的保护触发电压，最后对被检测故障电路 进 行 检 查 和 维修。如果被检测电路正常，则是检测电路本身故障引起的误保护，应对检测电路本身进行测量和检修，排除误保护故障。

二、故障检测电路

故障检测电路位于保护电路的前沿，一般多位于被检测电路附近，对被检测电路的电压、电流、脉冲等信息进行检测，并将检测后的信息以触发电压的形式送到电压翻转电路。被检测电路的电压、电流、脉冲正常时，多数检测电路不向保护电压翻转电路送入触发电压，当被检测的电压、电流、脉冲超过、低于设定值或丢失时，检测电路判定被检测电路发生故障，向电压翻转电路送去触发电压，保护电压翻转电路发生电压翻转，向保护执行电路送去保护启动电压。常见的故障检测电路主要有：过流检测电路、过压检测电路、失压检测电路、脉冲检测电路等。

1. 过流检测电路

彩电中过流保护主要采用两种措施：一是采用限流保险丝或保险电阻，对供电电路或负载电流进行限制，当电流增大到设计值时，将保险丝或保险电阻烧断，达到保护的目的；二是设置电流检测电路，对供电电路或负载电流进行检测，当电流增大到设计值时，保护电路启动，进入待机状态或采取其他保护措施。

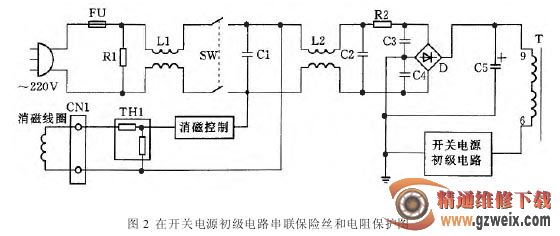

①采用限流保险丝或保险电阻，对供电电路或负载电流进行限制，是普遍采用的常规过流保护，被广泛应用于彩色电视机中。图 2 所示为常见的在开关电源初级设置的串联保险丝和限流电阻保护电路。图 2 中电源插头后面串联的保险丝 FU，当开关电源初级电路、抗干扰电路 L1、L2、C1、C2，整流 D、滤波电路 C5 和消磁电路THl、消磁线圈等电路，发生漏电、短路、击穿故障时，将保险丝 FU 烧断，切断电视机供电，达到保护的目的；图 2 中的 R2 为串联的限流电阻，限制大电容 C5 在开机瞬间的充电电流，当整流 D、滤波电路 C5 和开关电源初级电路发生漏电、短路、击穿故障时，也会将 R2 烧断，达到保护的目的。
