3.飞利浦32TA2800液晶彩电伴音电路分析

（1)音频处理电路

全功能超级芯片 U4101(MST96889LD)内部集成了音频解调和处理电路，具有：音量、平衡、低音、高音、静音、均衡器和环绕声等功能。

音频处理电路的工作过程如下：

TV 单声道音频信号加到 U4101 的80脚，TV 第二伴音中频信号加到 U4101 的61、62脚；后 AV 左、右音频信号(AUL0、AUR0)加到 U4101 的71、72脚；YPbPr 左、右音频信号(AULl、AURl)加到 U4101 的73、74脚；VGA 接口左、右音频信号(AUL2、AUR2)加到 U4101 的76、77脚。音频切换电路 U6201(74HC4052)输出的音频信号(AUL3、AUR3)送到 U4101 的78、79脚。

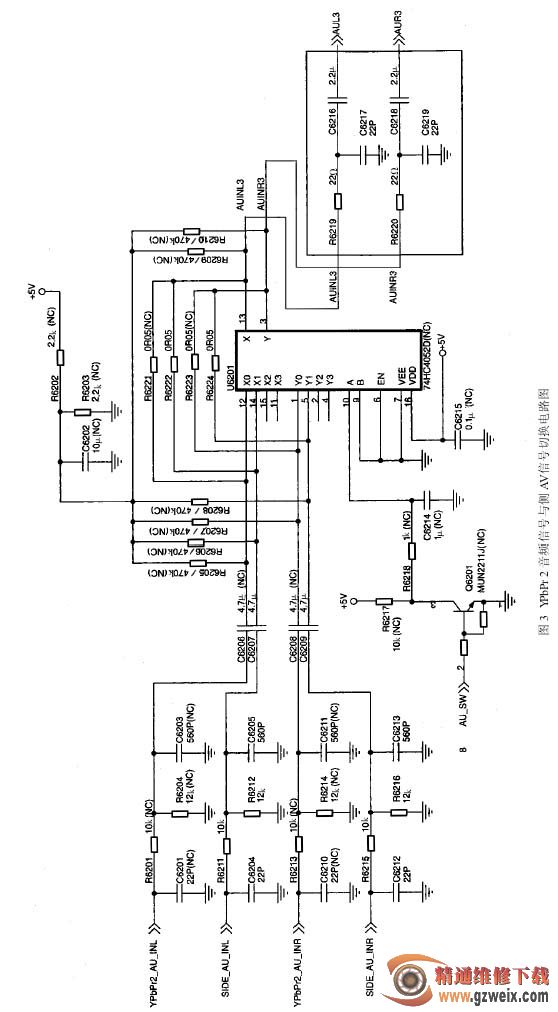

U6201的作用是：对 YPbPr2 的音频信号(YPbPr2 AUINL、YPbPr2 AU INR)和侧 AV／S 端子的音频信号(SIDEAU INL、SIDE AU INR)进行切换。切换后，输出音频信号 AUL3、AUR3，再送到 U4101 的78、79脚。有关电路如图 3 所示。

各路音频信号进入 U4101 后，首先进行输入选择，并经 A／D 转换电路，转换为数字音频信号，然后进行音频处理，包括：音量、平衡、低音、高音、静音、均衡器、假立体声和环绕声等处理。最后，从 U4101 的85、86脚输出，去音频功放和耳机电路。

（2）音频功放电路

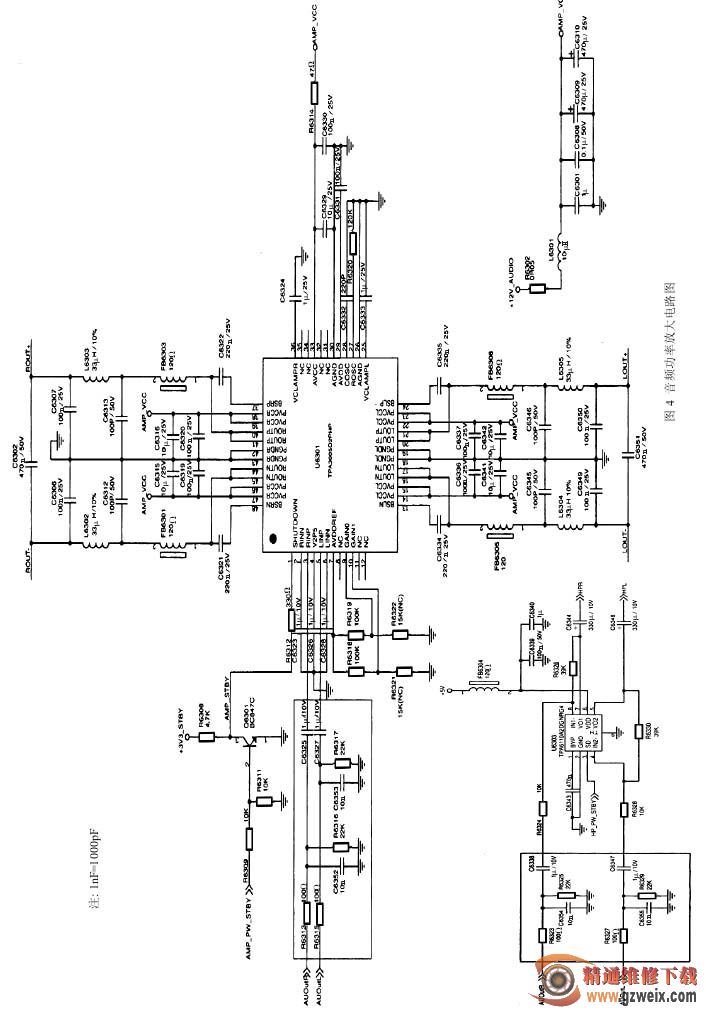

飞利浦 32TA2800 液晶彩电伴音功放电路以 D 类功率放大器 U6301(TPA3005D2)为核心构成。音频功率放大电路如图 4 所示。

从全功能超级芯片 U4101(MST96889LD)的85、86脚输出的左、右音道信号，经 RC 耦合电路耦合，送到U6301(TPA3005D2)的③、⑤脚，经 U6301 功率放大，由U6301 的40、41脚和44、45脚输出右声道信号，经外部LC 电路滤波，加到右通道扬声器；由 U6301 的20、21脚和16、17脚输出左声道信号，经外部 LC 滤波电路滤波后，加到左通道扬声器。

U6301 的①脚为静音控制端，当①脚为低电平时，U6301 停止工作，使音频静音；当①脚电压为高电平时，则 U6301 正常工作，可以输出音频。U6301 的①脚由全功能超级芯片 U4101 的160脚输出的“AMP PW ST-BY”（放大 / 待机切换开关）信号进行控制，当需要进行静音时，“AMP PW STBY”信号为高电平，Q630l 导通，U6301 的①脚电平被拉低，U6301 无输出，从而达到静音的目的。

电路中，U6303(TPA6110)是耳机功放电路，经 U6303放大的音频信号从 U6303 的⑤、⑦脚输出，送往耳机接口。
