D 类放大器属高频功率放大器，它将音频信号调

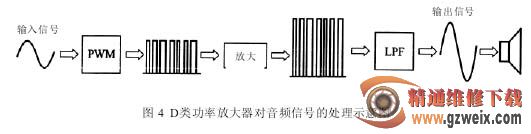

制成高频脉冲信号(脉冲宽度调制 /PWM)进行放大，输出级放大管工作在开关状态，再通过低通滤波器(LPF)提取音频信号，推动扬声器还原声音，如图 4 所示。

处在开关状态的输出级晶体管，在不导通时具有零电流，在导通时具有很低的管压降，因而只产生较小的功耗，效率高，而且使功放级及其供电电源散热减少，散热器体积减小，成本低，这些优点使 D 类放大器得到迅速广泛的应用。特别是在追求薄、轻结构的 LCD 电视机中，采用 D 类放大器成为必然的选择。

在效率、体积以及功率消耗等方面，D 类放大器具有明显的优势。而在音质方面，经过业界的努力，D 类放大器的音质已与 AB 类放大器没有区别。

2. D类功率放大器的原理

( 1) D类功率放大器的调制原理

如何使一个只能产生方波的开关器件再现音乐中多种多样的波形呢?最广泛使用的就是脉宽调制(PWM)技术，其中矩形波的占空比与音频信号的振幅成正比。通过与一个高频三角波或锯齿波比较，可以很容易地将模拟输入转换为 PWM 信号，PWM 信号波形放大后，通过低通滤波产生平滑的正弦波输出，如图 5 所示。

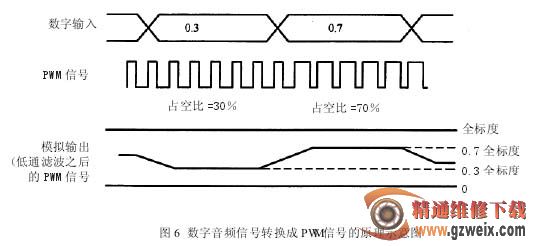

另外，从 CD 和 DVD 光盘到数字广播和 MP3，当今大多数的音频媒体格式都是数字的，在进行 D 类放大之前，不应将其转换为模拟信号，应在数字域将信号变换为 PWM（脉冲宽度调制）信号。图 6 所示为数字音频信号转换成 PWM 信号的原理示意图。
