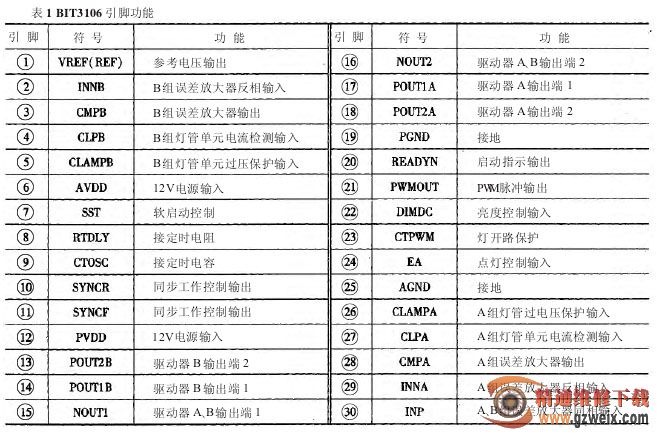

②BIT3106 采用 30 个引脚封装，其引脚功能见表1 所示。

逆变器通过连接器CNl 与主电路板相连接，其中①、②脚（Vi n）是电源 12 V供电电压输入端，为逆变器电路供电；③脚为ON／OFF 点灯电压输入端；④脚为ADJ 亮度控制电压。

开机时，主电路板的微控制器输出的 ON／OFF 信号为高电平，经连接器 CNl 的③脚、R87 加到 Q1 的基极，使 NPN带阻晶体管 Q1 导通，其集电极输出低电平，将 PNP 带阻晶体管 Q2 基极电压拉低而导通，CNl 的②脚输入的 12 V电压经 R10 限流、导通的 Q2 后，再经 D3 稳压，向 U1 的⑥脚和12脚提供 IC VCC工作电压，通过 R1l 加到 U1 的24脚（EA点灯控制端）和 Q3、Q4的 G极。

U1 得到工作电压和 EA点灯控制电压后，内部振荡电路开始工作，其振荡频率由 U1⑧、⑨脚外接的定时电阻和定时电容大小决定。振荡电路工作后，产生振荡脉冲，振荡脉冲送往 U1 内部的PWM调制电路，经波形变换后，从 U117、18、14、13脚和15、16脚输出PWM矩形波驱动脉冲，送到全桥驱动升压输出电路，激励全桥电路工作于开关状态。

2. 激励与全桥驱动升压电路

全桥驱动升压电路由激励电路 Q3～Q14、全桥驱动电路 U2～U5、升压变压器 T1～T6 等元器件共同组成，分为 A组和 B组两组相同的驱动升压电路，产生符合要求的交流高压，驱动 CCFL（冷阴极荧光灯）工作。

驱动电路 U2～U5 内含两只MOSFET (以下简称开关管)，一只为 P沟道开关管，另一只为 N沟道开关管。U2、U3 共同完成 T1～T3“一次”绕组的电压变换，升压后的交流高压由连接器 CN2、CN3 输出，以点亮 A组 3只灯管；U4、U5 共同完成 T4～T6“一次”绕组的电压变换，升压后的交流高压由连接器 CN4、CN5 输出，以点亮B组 3 只灯管。

从 U1 的17、18、14、13脚输出 P沟道开关管驱动信号，从 U1 的15、16脚输出 N沟道开关管驱动信号，驱动A、B两组驱动电路工作。由于两组驱动电路相同，下面仅以 A组驱动电路为例进行说明。

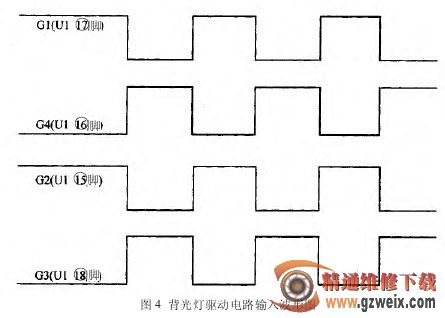

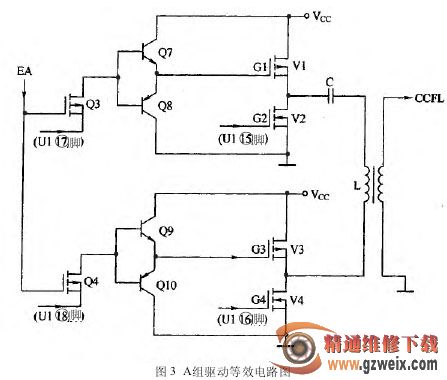

A组驱动电路由激励电路 Q3、Q7、Q8、Q4、Q9、Q10，全桥驱动电路 U2、U3 和升压变压器 T1、T2、T3 等组成，其中，U2、U3 内置 P沟道和 N沟道开关管。集成电路 U2内有两个开关管，用 V1、V2 来表示；集成电路 U3 内有两个开关管，用 V3、V4 来表示，其等效电路如图 3 所示。B通道完全相同。背光灯驱动电路输入波形如图 4所示。

开机时，EA（点灯控制）为高电平，Q3、Q4 导通。由图可见，U1 输出的脉冲送到 G1、G4的波形是反相的，送到 G2、G3 的波形也是反相的。V1、V3 是 P 沟道管，V2、V4 是 N沟道管。当 V1、V4 导通时，V2、V3 截止；当V1、V4 截止时，V2、V3 导通，如此构成全桥驱动放大。放大后的脉冲经 C、L变压器“一次”绕组滤波送往变压器进行升压，然后点亮灯管。改变脉冲的占空比，就可改变输出电压的有效值。

从 U1 的17脚输出的信号经 Q3 放大，Q7、Q8 推挽缓冲后，加到 U2 的④脚，内部 P 沟道开关管 V1 的 G1极，经内部开关管放大后，从开关管的 D极(U2 的⑤、⑥脚)输出。
