（4）稳压与保护

N803 的①脚为市电过电压检测端，外接保护电路元器件。当 T803 输出电压异常升高时，T803 的④端电压随之升高，经 R828 送到 N803 的①脚。当该电压超过7. 2 V时，N803 进入过电压锁定状态，其⑥脚电压由12 V降至 4. 0 V。只有重新拔、插 220 V电源插头，N803 才能启动工作。

N803 的②脚为取样反馈端，与光电耦合器 N804 的④脚相连接，N804 的②脚接 TIA31 误差取样集成电路，以稳定 T803“二次”侧各路输出电压；N803 的③脚为过电流检测端，T803 的负载过重时，V809 的 D、S极电流流过 R832 上的压降增大，经过 R830 送入 N803 的③脚，使内部保护电路起控，达到过电流保护的目的。

（5）5V-M负载短路保护

5 V- M输出是建立在有 12 V输出的基础上，即变压器 T801、T804 工作基础上，且有 24 V和 28 V输出的情况下。当 12 V电压正常输出时，通过 R865 加到V813 的 G极，其 D、S 极有电流流过，输出 5 V- M电压；当无 12 V电压时，V813 因 G极无电压而截止，5 V-M无电压输出，实现待机时电源停止输出5 V-M。当 5 V-M负载短路时，V812 导通，因 V812 的 c 极与 V813 的 c 极相连接，所以 V813 的 c 极失去导通电压，D、S 极无电流流过，达到 5 V-M短路保护的目的（正常工作时V812 截止，因为 V812 的 b 极接有 3. 6 V稳压二极管，V812 的 e 极接在 5 V- M上，故 V812 反偏截止）。

2. 待机控制电路

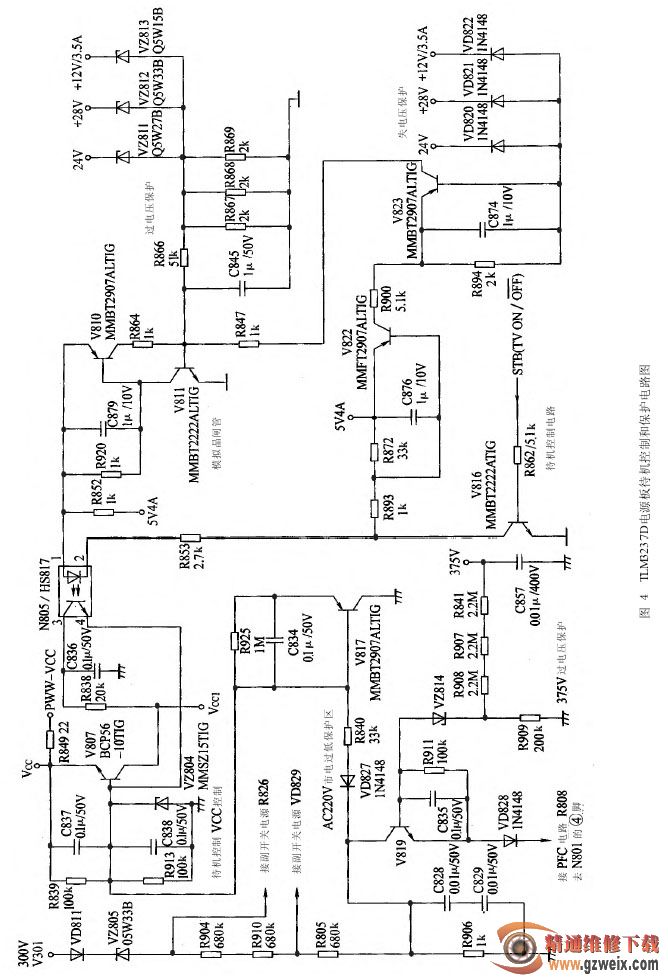

TLM3237D电源板的待机控制电路和保护电路如图4所示。其中待机控制电路由晶体管V816、光电耦合器 N805、受控 VCC稳压控制电路 V807、VZ804组成，对 PFC（功率因素校正）电路的 VCC供电和主电源驱动电路的PWM-VCC供电进行控制。

（l）开机状态

开机时，主板微处理器控制电路向电源板送入高电平开机“STB”电压，V816 的 b 极为高电平而导通，N805 导通，向 V807 的 b 极注入高电平而导通。V807 导通后，15 V电压经 V807 和 VZ804 稳压后，输出 VCC、PWM-VCC两组电压，分别给 PFC驱动 N801 电路提供Vcc 供电，给主开关电源驱动电路 IN802 提供 PWM- VCC供电，使 PFC电路和主开关电源启动工作，为主电路板和背光灯逆变器电路供电，整机进入工作状态。
