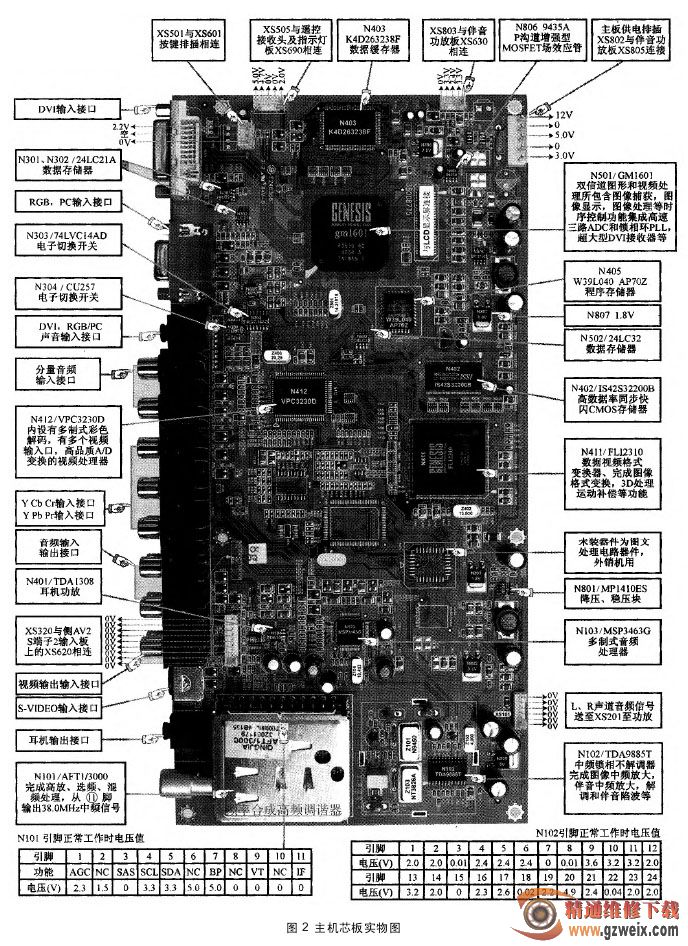

①由 XS311 上的 RCA 插座输入的左(L)、右(R)声道的伴音信号，是配合 AV 端口和 S-Video 端子的。该信 号 加 到 伴 音 处 理 单 元 (N103)MSP3463G 的39脚(SC3-IN-R)和38脚(SC3-IN-L)，它们作为 MSP3463G内部的“SCART”接口的第三输入端出现，即 SCART-3。
②隔行分量信号 YCbCr 的伴音是：由 XS306 板上的 RCA 插座输入到左(L)、右(R)声道，它们作为 MSP34-63G 的 SCART-1 信号进入，直接加到 MSP3463G 的44脚(SCI-IN-L)和45脚(SCl-IN-R)。
