日立 AIPN／AIPS 机芯的微处理器采用 M37103M4—655SP 或 M37210M3—250SP，小信号处理电路为HA7680 等。

适用机型有：日立 C21D8A、C21D8C、C25D8A、C25M8A等型号彩电。

日立 AIPN／AIPS 机芯主电源由厚膜电路 IC901(STR—D6601)组成，是一种自激式并联型开关电源，副电源取自主电源，待机控制是通过切断对行振荡级的供电来实现。

该机芯在开关电源的初级设置了过压保护电路，在开关电源的次级设置了晶闸管保护电路，晶闸管保护电路启动时，+B 电压被短路，致使开关电源初级自激振荡的正反馈条件不能满足，开关电源被迫处于停振保护状态。本文以日立 C21D8C 彩电为例，介绍其电源与保护电路的原理与维修。

一、电源与保护电路工作原理

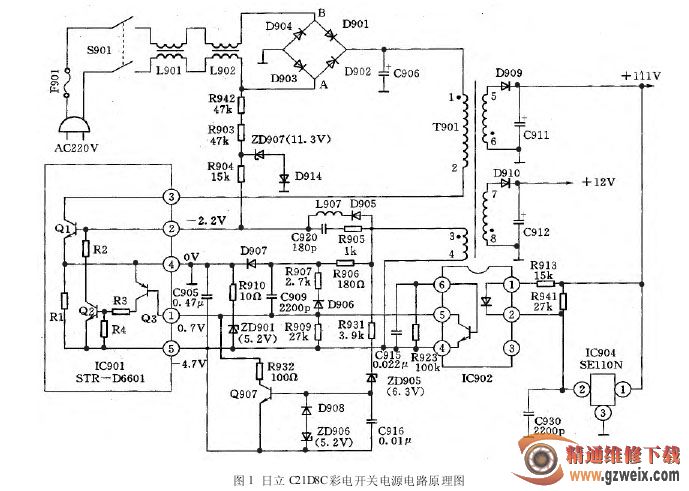

日立 AIPN／AIPS 机芯电源系统主要由主开关电源电路、稳压控制电路、待机控制电路等部分组成，电源电路结构如图 1 所示。它主要由厚膜电路 IC901(STR-D6601)组成，是一种自激式并联型开关电源，其稳压部分采用 IC904 进行误差取样放大及 IC902 进行光电耦合，从而使整机除开关电源外底板不带电。该彩电的待机控制是通过切断对行振荡级的供电来实现，所以开关电源在待机状态也能正常工作，以便为微处理器控制电路继续供电。

1. 电源电路工作原理

（1）开关管工作过程

当交流开关 S901 接通后，220 V 交流电经 L901、L902 低通滤波及 D901～D904 桥式电路整流后，在滤波电容 C906 上产生约 300 V 未稳直流电压。该 300 V电压经开关变压器 T901 初级①～②端绕组加到IC901 的③脚内接开关管的集电极。

大多数开关电源采用整流后的 300 V 电压来启动，但日立 C21D8C 彩电改为由 220 V 交流电来启动。R942、R903、R904 为启动电阻，将启动电压加到 IC901的②脚，IC901 内部大功率开关管 Q1 的基极，开关管Q1 启动导通。ZD907 和 D914 的作用是：限制启动电压的大小，使启动电压不超过 ZD907 稳压电压为 11.3 V。

开关管 Q1 启动导通后，集电极电流流过 T901 的①～②端绕组，产生“1 端为正、2 端为负”的感应电势，该电势耦合到 T901 的③～④端绕组，产生“3 端为正、4 端为负”的正反馈电势。该正反馈电势经 R905、C920耦合到 IC901 的②脚内接开关管 Q1 的基极，从而使Q1 的导通程度进一步增大，并立即进入到饱和状态。D905 的作用是：加大开关电源启动时由反馈绕组提供的正反馈电流，从而使 Q1 更快地进入到饱和状态。

在开关管 Q1 饱和期间，T901 的①～②端绕组中的电流线性地增大，此时 T901 负载绕组中的整流二极管 D909、D910 均截止，T901 将建立起与①～②端绕组中电流的平方成正比的磁场能量。要维持 Q1 饱和，必须维持一个正反馈，于是 C920 被正反馈电流充电，这种充电导致 C920 左端越充越负，也就是 Q1 基极电压越来越负，这最终将使 Q1 退出饱和区。

Q1 一旦退出饱和，Q1 电流减小，此时 T901 所有绕组的感应电势极性变反，于是“3 端为负、4 端为正”的正反馈电势又经 R905、C920 耦合到 Q1 基极，从而使Q1 电流进一步减小并很快进入截止状态。
