在开关管 Q1 截止期间，负载绕组的感应电势使D909、D910 导通，于是在 C911、C912 滤波电容上分别建立 +11.1 V、+12 V 的直流电压。当然，Q1 不会长时间地处于截止状态，由于 R942、R903、R904 产生的启动电流不断给 C920 充电，使 Q1 基极电位不断回升，最终导致 Q1 退出截止而再次导通，由此进入下一个周期的间歇振荡过程。

2. 稳压控制电路

稳压电路由 IC901 内部的 Q2、Q3 管及 IC902、IC904 等元件组成。IC904 是取样、基准、误差放大集成电路，IC904 通过其②脚来控制光电耦合器件 IC902的电流大小，IC902 再通过其⑤脚来控制 Q3、Q2 管的电流大小，Q2 再对开关管 Q1 的饱和期长短进行控制，从而达到稳定输出电压之目的。

假如某原因(电网电压升高或负载电流减小)使输出直流电压高于 111 V，则经 IC904 内部取样及误差放大后，使光电耦合器件 IC902 电流增大，引起 IC901内部 Q3、Q2 的电流增大，开关管 Q1 的基极电流更多地被 Q2 所分流，Q1 饱和期缩短，T901 在 Q1 饱和期间建立的磁场能量减小，输出电压将自动降回到 +111 V 标准值。同理，假如某原因使输出直流电压低于 111 V，则经过与上述过程相反的稳压过程，同样可使输出电压升回到 +111 V 标准值。

3. 待机控制电路

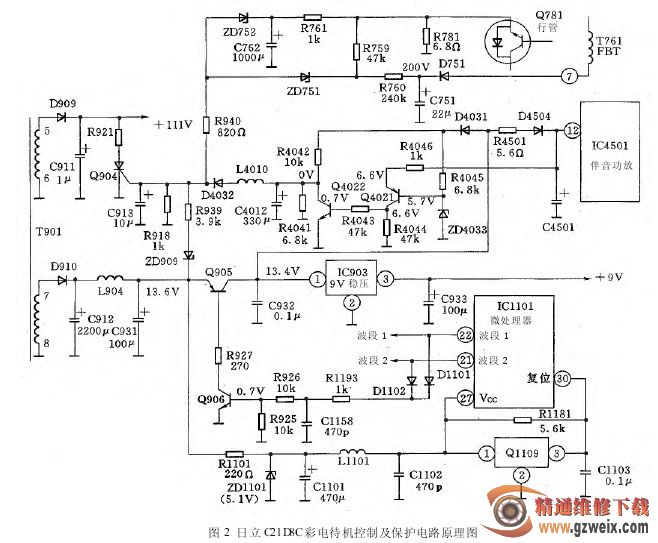

待机控制电路如图 2 所示。它主要由微处理器 ICll01、Q905、Q906 等元件组成。

由 D910 整流、C912 滤波产生的 +13.4 V 直流电压，经待机控制管 Q905 的集电极、发射极加到 IC903的①脚。IC903 为 +9 V 稳压集成电路，IC903 从其③脚输出 +9 V 电压作为扫描振荡及其他一些电路的供电电压。一旦 Q905 处于截止状态，则 IC903 的③脚也就无 +9 V 输出，从而使行扫描电路失去供电，整机便处于无光、无声待机状态。

微处理器 ICll01 的21、22脚不但是波段切换输出脚，而且也是待机控制输出端。在正常收看状态，不管是 VL 波段、VH 波段还是 UHF 波段，ICll01 的輯訛輦、輰訛輦脚中总有一个引脚或两个引脚输出高电平，于是 Q906 导通，并引起 Q905 导通，IC903 的③脚也有 +9 V 输出。在待机状态，ICll01 的21、22脚均为低电平，此时 Q906截止，并引起 Q905 也截止，IC903 的③脚便无 +9 V 输出。

2. 保护电路工作原理

保护电路如图 2 所示。它主要由晶闸管 Q904 来执行保护控制。当晶闸管 Q904 导通后，+111 V 电压便被Q904 所短路，此时开关电源能量消耗极大，开关电源产生自激振荡的正反馈幅度条件不能满足，开关电源便处于停振受保护状态。
