检修数字高清彩色电视行扫描电路(中)
来源:本站整理  作者:佚名  2012-09-26 08:39:03


(1)外接直流电源法

使用外接直流电源为行输出电路供电,供电电压以低于 50 V 为宜。



(2)跨过 +B 电源

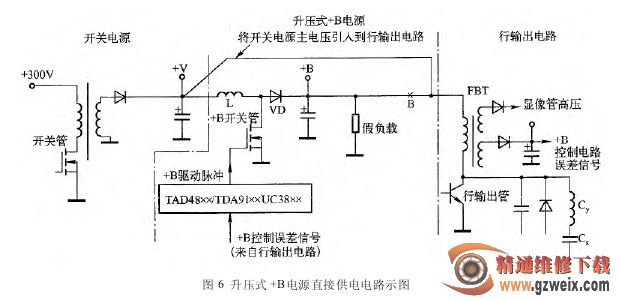

如果彩电中采用的是升压式 +B 电源,可以按照图6 所示的示意图,在 B 点切断 +B 电源对行输出电路的供电通路,给 +B 电源接假负载,用一根跨接线将开关电源的主输出(75 V 左右)直接给行输出电路供电,并用电压表监测假负载两端的 +B 电源输出电压,然后开机,若彩电光栅正常(光栅幅度可能与正常情况稍有出入),可判断行输出电路大致正常。



开机后,还可通过测试假负载两端的 +B 电压,来判断 +B 电源电路的工作情况。



实际维修理中,也可以采用重点检查行输出电路的方法来判断故障位置。此时,不用断开图 6 中的 B点,也不用给 +B 电源接假负载,而是将 +B 电源开关管断开。这样,开机后,+B 电源不工作,开关电源的主输出直接给行输出电路供电,通过观察彩电光栅的情况可判断行输出电路是否正常。



如果彩电采用的是降压式 +B 电源,需要使用“外接电源法”为行输出电路供电。断开开关电源的主输出端,将外接稳压电源的输出电压调整为 50 V 左右,直接接在彩电 +B 电源输出端。开机,观察彩电行输出电路能否正常工作,如果行输出电路工作正常,则说明故障在 +B 电源电路。
