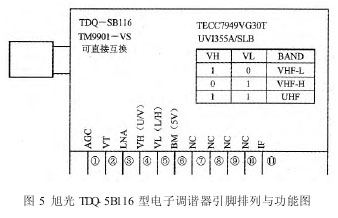

( 5) 旭光 TDQ- 5B116 型电子调谐器引脚排列与功能

旭光 TDQ 一 5B116 型电子调谐器引脚排列与功能如图 5 所示。下面是该电子调谐器的引脚功能说明。

①脚 AGC：为自动增益控制端。

②脚 VT：为选台调谐电压输入端。

⑧脚 LNA：为控制电子调谐器内部超强接收电路的引脚，当中央处理器(CPU)送来 5 V 高电平时，内部电路工作，使输入的电平提高约 15 dB。

④、⑤脚 VH、VL：为波段控制电压输入端，当④脚电压为 5 V，⑤脚电压为 0 V 时，电子调谐器工作在VHF—L 波段；当④脚电压为 0 V，⑤脚电压为 5 V 时，电子调谐器工作在 VHF—H 波段：当④脚与⑤脚电压均为 5 V 时，电子调谐器工作在 UHF 波段。

⑥脚 BM：为电源端，供电电压为 5 V。

⑦～⑩脚是四只未使用的引脚，它们与电子调谐器内部电路没有关系。

11 脚 IF：为中频信号输出端。

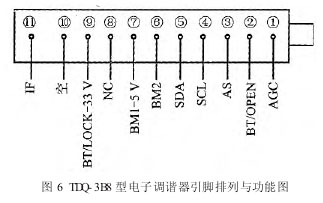

( 6) TDQ- 3B8 型电子调谐器引脚排列与功能

TDQ-3B8 型电子调谐器引脚排列与功能如图 6 所示。该电子调谐器内采用 TSA5518 作 I2C 总线控制，BM供电有 12 V、9 V、5 V 三种。新品BM 为 5 V，与频率合成器 5 V 通用，简化了电路。

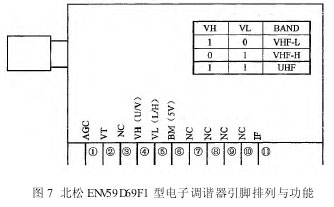

( 7) 北松 ENV59D69F1 型电子调谐器引脚排列与功能

北松 ENV59D69F1 型电子调谐器引脚排列与功能如图 7 所示。

该电子调谐器的频段转换引脚 VH(④脚)、VL(⑤脚）之间的逻辑电平关系如图 7 中所列。

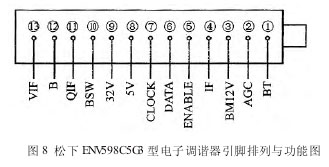

( 8) 松下 ENV598C5G3 型全增补电子调谐器引脚排列与功能

松下 ENV598C5G3 型全增补电子调谐器引脚排列与功能如图 8 所示。该电子调谐器是 M17 改进型，采用MT06 作调谐器芯片，内含三只可调线圈，使抗干扰性能增强，接收频道增至 100 个，性能优越稳定。

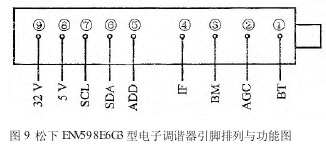

( 9) 松下 ENV598E6G3 型全增补电子调谐器引脚排列与功能

松下 ENV598E6G3 型全增补电子调谐器引脚排列与功能如图 9 所示。该电子调谐器是在松下 ENV598C5G3的基础上的改进型，采用 TSA5526 作 I2C 总线控制，电路简捷，灵敏度高，抗干扰性强，性能稳定。I2C 总线和三线制兼容性好，代换范围广，可用做长虹、康佳、海信、松下、东芝、JVC、福日等数百种彩色电视机电子调谐器。

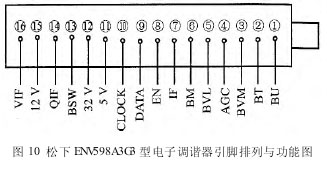

( 10) 松下 ENV598A3G3 型特奇牌( 半增补) 电子调谐器引脚排列与功能

松下 ENV598A3G3 型特奇(半增补)电子调谐器引脚排列与功能如图 10 所示。该电子调谐器采用薄而长的外形，在松下品牌机上应用较广泛。

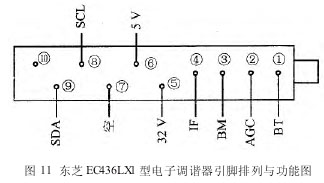

( 11) 东芝 EC436LXl 型半增补电子调谐器引脚排列与功能

东芝 EC436LXl 型半增补电子调谐器引脚排列与功能如图 11 所示。该调谐器内采用带半增补的 MT01作调谐芯片，TSA5511 作 I2C 总线控制。电路复杂，双面印版，被许多名牌画中画彩色电视机所采用。

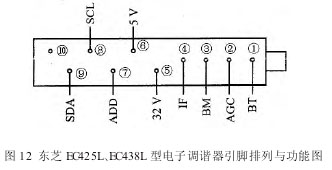

( 12) 东芝 EC425L、EC438L 型全增补电子调谐器引脚排列与功能

东芝 EC425L、EC438L 型全增补电子调谐器引脚排列与功能如图 12 所示。该电子调谐器采用带全增补的MT06 作调谐芯片，克服半增补缺点，它的设计标准规范，被高档彩色电视机所采用。
