同时，T3的初级副绕组输出一路电压，经过D28整流后，通过R35给IC6供电，取代开机时的高压内部供电。当5 V待机电路正常工作的时候，T3初级副绕组输出一路电压，经过 D26 整流后，再通过 Q14 到达 U8(三端稳压 IC)，经过U8后，输出15 V的电压。其中一路通过D33再次整流后，送到PWM电路给 IC2 提供工作电压；另一路通过D27再次整流后，送到PFC电路的ICl提供工作电压。

4. 待机电源的稳压电路(见图 5)

该待机电源部分采用反激式拓扑结构，即当 IC6内部 MOS 管导通的时候，T3 的初级绕组电压“上正、下负”。T3 次级的同名端也是负，此时 D30 截止。当 IC6内部 MOS 管截止的时候，次级绕组中电流的方向无法改变，此时次级绕组电压“上正、下负”，D30 导通。

5. 待机电路(见图 5)

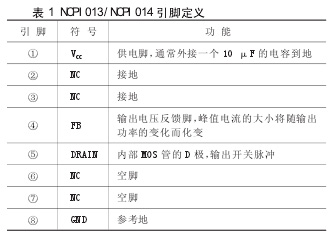

NCPl013/NCPl014 是安森美公司提供的一款可自启动的、低待机功耗的用于离线式电源的 IC，以固定频率工作，输出功率较低时可跳周期，具体引脚定义如表 1 所示。

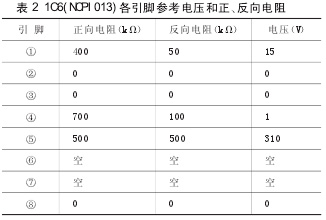

IC6(NCPl013)各个引脚的参考电压和正、反向电阻见表 2 所示。

当 5 V 待机电路正常工作的时候，T3 的初级副绕组输出一路电压，经过 D26 整流后，到达 Q14 的发射极，但是测试 Q14 的基极上连接的“光耦”IC5B，此时是不导通的。因此这个电压无法通过 Q14 到达 U8，也就无法给 PFC 和 PWM 模块提供工作电压。此时机器进入待机状态，电源板只有 5 V 输出，12 V 和 24 V 无输出电压。
