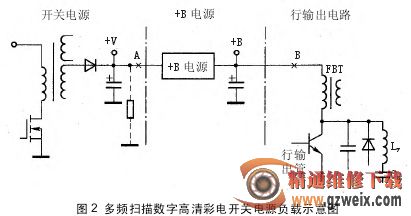

但对于多频扫描数字高清彩电就不同了。多频扫描数字高清彩电开关电源的主输出实际上有两个串联在一起的负载：一个是给行输出电路的供电的 +B 电源电路；另一个是行输出电路。也可以说，多频扫描数字高清彩电开关电源主输出端的直接负载是 +B 电源电路，行输出电路只是开关电源的间接负载，而行输出电路是 +B 电源的直接负载，如图 2 所示。

检修多频扫描数字高清彩电时，如果发现开关电源输出电压低，可断开图 2 中的 A 点，并在开关电源主输出端接假负载 1，如果开关电源输出恢复正常，说明故障在 +B 电源或行输出电路，如果仍不正常，说明开关电源有故障。

提个醒：在使用“假负载法”检修多频扫描数字高清彩电时，不能在图 2 中的 B 点切断行输出电路的供电。因为多频扫描数字高清彩电中很多 +B 电源电路都要从行输出电路中取出行逆程脉冲电压，经整流、滤波后，作为误差取样电压使用；如果行输出电路不工作，则 +B 电源电路就会失去误差取样电压，致使 +B 电源电路的控制环路断开，+B 电源就会因失控而工作失常。

( 2) TDA48XX系列 +B电源可以接假负载的几种情况

+B 电源控制电路是一个闭合控制环路，其 TDA48XX 的⑤脚必须加有取自行输出电路的误差信号电压或加有固定的直流偏压，这样，+B 电源电路才能正常工作。如果 TDA48XX 的⑤脚只加有行输出电路的误差信号电压，那么，当切断 +B 电源电路的负载行输出电路(或切断送往行输出电路的行激励信号)时，TDA48XX 的⑤脚将失去误差信号电压，此时 +B 控制电路处于开环状态，+B 电源电路失去控制，会使+B 输出电压急剧升高，有可能烧毁 +B 电源开关管和行输出管。

判断 +B 电源是否能使用“假负载法”进行维修的关键是看 TDA48XX 的⑤脚是否加有与行输出电路工作无关的直流偏压，如果有，则能直接使用“假负载法”；如果没有，则不能直接使用“假负载法”。
