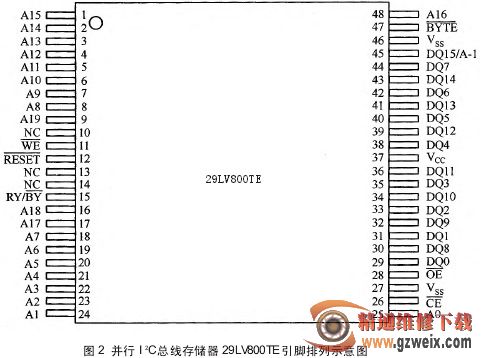

并行 I2C 总线存储器 29LV800TE 引脚排列示意图如图 2 所示。
(2)SPI 串行 I2C 总 线 存储器 SST25VF512 介绍
SPI I2C 总线是摩托罗拉公司推出的串行总线系统,它可以使存储器与 MCU 以串行方式进行通信以交换信息。SPI 串行 I2C 总线存储器(SST25VF512)引脚排列示意图如图3所示。
SST25VF512是512 Kbit存储器,采用单 3.3 V 供电。
图 3 中,CE# 引脚为芯片的片选端,当 MCU 需要对该芯片进行读 / 写操作时,必须首先选中该芯片,即在CE# 端送出低电平时,才能对存储器进行读 / 写。
SO 为 MCU 输入 /Flash数据输出端;WP# 为写保护端,低电平有效,也就是说,当该脚为低电平时,禁止向芯片写入数据。
SI 为 MCU 输出 /Flash数据输入端;SCK 为串行时钟端。
HOLD# 为读 / 写控制脚,当该脚为低电平时,可暂时使存储器停止工作。
从以上可以看出,使用 SPI 串行 I2C 总线存储器,使用的数据线和控制线很少,电路结构简洁,因此,可以简化电路设计,提高设计的可靠性,读/写速度没有并行 I2C 总线存储器快,存储容量也没有并行存储器大。
