电子调谐器的选用与代换，以及代换过程中的具体操作都有一定的要求，下面具体说明。

一、选配电子调谐器的注意事项

在选配全频道电子调谐器的过程中，要注意以下几个方面的问题：

（1）如若进行直接代换，应选用同型号的或可以直接代换的电子调谐器，否则因引脚分布、安装尺寸等问题而无法使用。

（2）在实在不能进行直接代换时，可考虑改动代换。此时要设法将新的电子调谐器固定在机内 (不用原线路了)，然后尽可能地选择性能相近、引脚数相同的电子调谐器，例如有的电子调谐器频段转换控制是用 BU、BV 和 BS 引脚，而有的则用 BL、BH 和 BU 引脚，这种情况便不要去代换了，因为与选台板电路不能正常配合。

（3）拆卸电子调谐器并不很方便，它是一个多引脚的器件，要使用吸锡烙铁或“针头法”来拆卸，并注意保护好铜箔线路。

二、电子调谐器直接代换方法

目前，市场上流行的电子调谐器种类繁多、型号各异，但它们之间很多是可以进行直接互换的，知道了这些可互换的型号，代换起来就十分方便了。下面提供的就是这方面的资料。

1.       日本七大公司电子调谐器国内型号直接代换

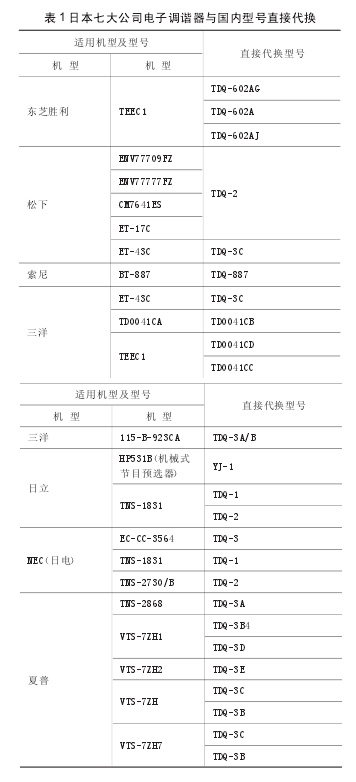

日本七大公司电子调谐器与国内型号直接代换对照表见 1 所列，供参考。

2. 电子调谐器引脚排列与功能

( 1) TDQ- 3 型电子调谐器引脚排列与功能

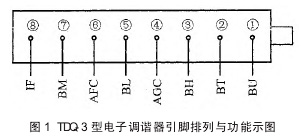

TDQ-3 型电子调谐器引脚排列与功能如图 1 所示。

( 2) TDQ- 2 型电子调谐器引脚排列与功能

TDQ-2 型电子调谐器引脚排列与功能如图 2 所示。

( 3) TDQ- 3B6 型电子调谐器引脚排列与功能

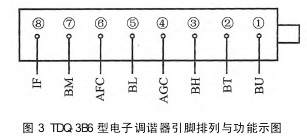

TDQ-3B6 型电子调谐器引脚排列与功能如图 3 所示。

该电子调谐器是在 TDQ-3 的基础上，改成全增补。采用优质 TDA5330 集成电路作为调谐芯片，可以满足CATV 增补的需要。也可以应用于老式彩色电视机的增频扩容的需要。

( 4) TDQ- 3B9 型电子调谐器引脚排列与功能

TDQ-3B9 型电子调谐器引脚排列与功能如图 4 所示。

该电子调谐器是在 3B6 基础上改进的新品。采用TDA5736 作调谐芯片，具有直控功能，电路简单。在TDQ-3B9 后序数中，第一位数表示工作电压(1 为 5 V；2 为 9 V；3 为 12 V)；第二位数表示制式 (1 为中国APL)；第三位数表示插嘴(4 为短嘴；6 为长嘴)。
