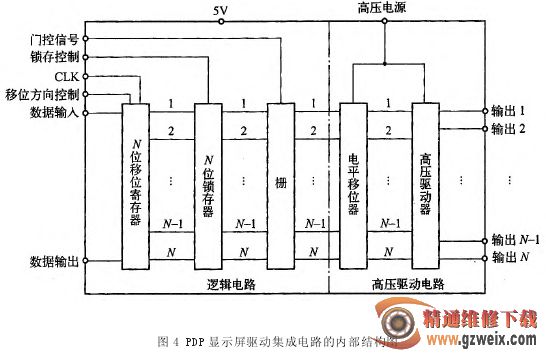

②图 4 所示为 PDP 显示屏驱动集成电路的内部结构，分为逻辑电路和高压驱动电路两部分：逻辑电路负责控制显示屏信号和显示数据；高压驱动电路负责将信号电平移位，并对显示屏施加发光所需的高压脉冲。典型产品有日本 NEC 公司的 UPDl6337和 UPDl6305，美国德州仪器公司的 SN755831 和SN755834。

一般而言，寻址驱动集成电路的输出耐压为 60～150 V，输出电路源—漏电流为 30～40 mA；扫描电极驱动集成电路的输出耐压为 150～200 V，输出电路源—漏极电流是 200～400 mA。输出电流大小取决于所驱动的显示屏尺寸以及显示屏上所施加的电压脉冲。

3.驱动电路与 PDP 显示屏的连接方式

PDP 显示屏与驱动电路主要采用了 FPC、FFC、COF等连接方式，下面分别进行介绍。

（1）FPC

FPC(Flexible Printed Circuit)，又称软性线路板、柔性印制电路板、挠性线路板，简称软板或 FPC，具有配线密度高、重量轻、厚度薄的特点，其外形及连接情况如图 5 所示。

FPC 除使用在 PDP 显示屏外，还使用在手机、笔记本电脑、PDA、数码相机、DVD、LCD 等很多产品上。

FPC 是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性和可挠性的印制电路板，其主要特点如下：

①可自由弯曲、折叠、卷绕，可在三维空间随意移动及伸缩。

②散热性能好，可利用 FPC 缩小体积。

③可实现轻量化、小型化、薄型化，从而达到元器件装置和导线连接一体化。

FFC(Flexi bleFlat Cable) 又 称柔 性扁平电缆，其外形及连接情况如图 6 所示。

FFC 是 一 种 用PET 绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化设备生产线压合而成的新型数据线缆，具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMl)等优点。可以任意选择导线数目及间距，使连线更方便，大大减小了电子产品的体积，减少了生产成本，提高了生产效率，最适合于移动部件与主板之间、PCB 与 PCB 之间、小型化电器设备中用做数据传输线缆。普通的规格有：0.5 mm、0.8 mm、1.0 mm、1.25 mm、1.27 mm、1.5 mm、2.0 mm、2.54 mm 等。适用于打印机、扫描仪、复印机、摄像机、汽车音响、数码相机、MP3、DVD、VCD、PDP 显示屏、LCD 等电子产品。

FFC 与 FPC 的主要区别是：FPC 是用化学蚀刻的方式把 FCCL(柔性覆铜箔)处理后，得到线路走线形式不于同单面板、双面板，以及多层板结构的柔性线路板；

FFC 则是用上下两层绝缘箔膜中间夹上扁平铜箔，成品较简单，厚度较厚。价格上，FFC 比 FPC 要便宜得多，如果考虑生产成本，生产厂家更喜欢使用 FFC。

3.COF

COF (Chipon Film) 即芯片直接安装在柔性 PCB上，其外形及连接情况如图 7 所示。

COF 连接方式 的 集 成 度 较高，外围元器件可以与 IC 一起安装在柔性 PCB上，这是一种新兴技术，也是一种十分先进的技术。
