(5)差动输入电压范围较大，大到可以等于电源电压；

(6)输出端电位可灵活方便地选用。

KIA339P 集成电路采用 C-14 型封装，类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端，用“+”表示；另一个称为反相输入端，用“-”表示。用作比较两个电压时，一个输入端加一个固定电压作参考电压(也称为门限电平，它可选择 KIA339P 输入共模范围的任何一点)；另一端加一个待比较的信号电压。

当“+”端电压高于“-”端电压时，输出管截止，相当于输出端开路；当“-”端电压高于“+”端电压时，输出管饱和，相当于输出端接低电位。两个输入端电压差别大于 10 mV 就能确保输出能从一种状态可靠地转换到另一种状态，因此，把 KIA339P 用在弱信号检测等场合是比较理想的。

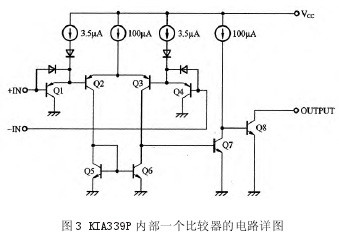

KIA339P 的输出端相当于一只不接 c 极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻(称为上拉电阻，阻值选为 3～15 kΩ)。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时，它的 c 极电压基本上取决于上拉电阻与负载的值。另外，各比较器的输出端允许连接在一起使用。图 2 为 KIA339P 内部结构框图和引脚排列图，其内部一个比较器的电路如图 3 所示。

①交流电压检测电路(AC DET)。

当电源板通电后，5 VSB 电压形成电路开始工作，Z181 的③脚得到约 18 V 的供电电压，比较器工作。此时，18 V 电压经 R198 给 Z171 供电。Z171 为分流式电压基准源，Z171 输出 2.5 V 的基准电压经 R197 加到Z181 的⑤脚，作为比较器 A 的稳定端(同相输入端)输入。同时，AC 220 V 电压经 D197 整流、C191 滤波和 R190、R191、R192、R193、R194、R115、R195 分压后，加到 Z181 的④脚作为比较器 A 的反相输入端输入信号。

正常时，比较器 A 的输出端②脚输出低电平，使光电耦合器 PC191 内部的发光二极管发光，PC191 内部的光敏三极管等效电阻变低，PKG4 的19脚得到 4.6 V左右的 AC DET 信号。当输入的交流电压偏低时(Z181④脚输入的电压比⑤脚的基准电压低)，比较器 A 翻转，②脚输出高电平，光电耦合器 PC191 内部的发光二极管截止，PKG4 的19脚(AC DET)电压变为低电平，内部的 CPU 检测到这一信号，断开后续电路供电，整机保护，只有电源的待机部分工作。由于本机使用副电源来产生主板所需的待机 5 V 电压，所以当交流保护时，主电源板上输出保护信号到主板，主板 CPU 接收到保护信号后使整机进入待机状态，主电源板没有交流电压输入。

③PFC 输出电压检测电路(PFC DET)。

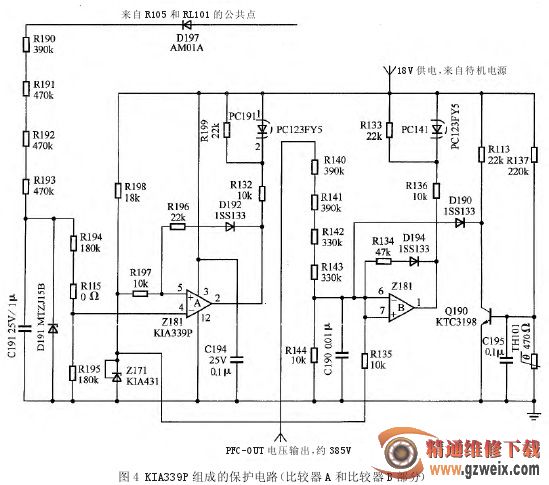

分流式电压基准源 Z171 输出的 2.5 V 基准电压经 R135 加到 Z181 的⑦脚，即比较器 B 的正相输入端。PFC 电路正常工作后，从 PFC-OUT 输出 385 V 的电压经 R140、R141、R142、R143、R144 分压后，加到 Z181 的⑥脚(电压比较器 B 的负相输入端)。正常时，由于⑥脚电压比⑦脚电压高，所以①脚输出低电平，光电耦合器 PC141 内部的发光二极管发光，PC141 内部的光敏三极管等效电阻变低，PKG4 的20脚得到约 4.6 V 的PFC DET 电压。当 PFC 电路的次级过流或 PFC 电路输出的电压过低时，R140、R141、R142、R143、R144 分压后的电压降低，输入到 Z181⑥脚的电压偏低，当⑥脚输入的电压比⑦脚的基准电压低时，比较器 B 翻转，其①脚输出高电平，光电耦合器 PC141 内部的发光二极管截止，PKG4 的20脚(PFC DET)电压变为低电平，内部的CPU 检测到这一信号，断开 PFC 电路供电，整机保护，只有电源的待机部分工作。电路中，C190 用来滤除杂波干扰。具体电路如图 4 所示。

③过热保护电路。

过热保护电路主要由热敏电阻 THl01 和 Q190(KTC3198)、比较器 B 构成。当某种原因引起电源板异常发热时，热敏电阻 THl01 的阻值变大，18 V 电压经R137、THl01 分压后的电压升高，Q190 导通，其 c 极变为低电平，D190 导通，将 Z181⑥脚输入的电压钳位到地，Z181 的⑥脚———电压比较器 B 的负端输入变为低电平，比较器 B 翻转，①脚变为高电平，光电耦合器PC141内部的发光二极管截止，PKG4 的20脚(PFC DET)电压变为低电平，内部的 CPU 检测到这一信号，断开PFC 电路供电，整机保护，只有电源的待机部分工作，完成过热保护的目的。
